Hướng dẫn cách đọc thông số lốp xe nâng​ chuẩn xác

Cách đọc thông số lốp xe nâng giúp người thợ biết được chính xác kích thước hình học, sức chịu tải và độ tương thích mâm đĩa của bánh xe nâng hàng. Do đó, việc đọc đúng thông số lốp sẽ quyết định trực tiếp đến hiệu suất, độ an toàn và tuổi thọ của cả hệ thống xe nâng. Qua bài viết này, THACOES sẽ hướng dẫn bạn cách đọc thông số của lốp xe nâng một cách chuẩn xác, dễ hiểu để bạn lựa chọn được sản phẩm phù hợp.

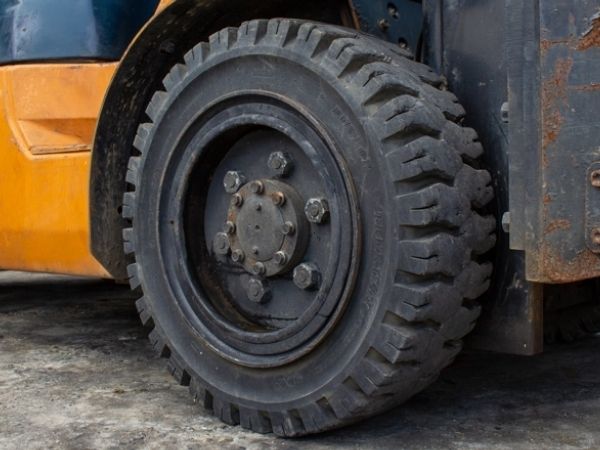

THACOES hướng dẫn cách đọc thông số lốp xe nâng chuẩn xác

Thông số lốp xe nâng là gì?

Thông số lốp xe nâng là tập hợp các ký hiệu về kích thước, cấu trúc và khả năng chịu tải được in trực tiếp trên hông lốp (sidewall), giúp người vận hành hoặc kỹ thuật viên chọn đúng loại lốp thay thế mà không ảnh hưởng đến an toàn vận hành.

Các nhóm thông số chính bao gồm:

• Kích thước lốp: chiều rộng lốp, đường kính la zăng, chiều cao tổng thể;

• Loại lốp: hơi, đặc, press-on;

• Chỉ số tải trọng lốp;

• Số lớp bố (Ply Rating - PR);

• Ngày sản xuất lốp (mã DOT).

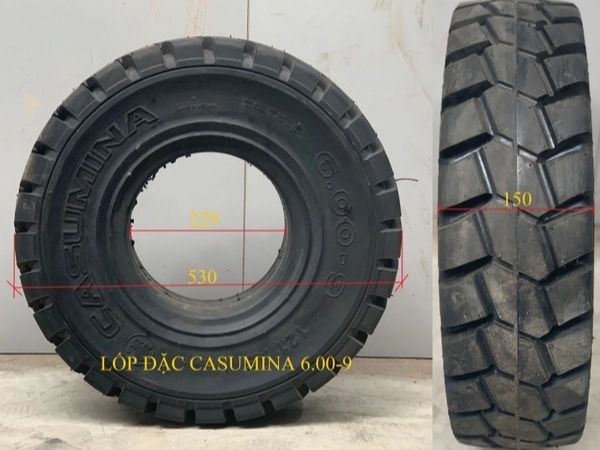

Thông số lốp xe nâng được thể hiện qua các ký hiệu in trực tiếp trên lốp

Theo hướng dẫn của các nhà sản xuất xe nâng như Toyota, Komatsu và TCM, người vận hành luôn được khuyến nghị đối chiếu thông số kỹ thuật lốp xe nâng với sổ tay kỹ thuật đi kèm máy trước khi đặt mua lốp mới.

Các loại lốp xe nâng và dạng ký hiệu thường gặp

Trên thị trường hiện nay, xe nâng sử dụng chủ yếu ba dòng lốp: lốp đặc (lốp đặc ruột cao su), lốp hơi (lốp có săm hoặc không săm) và lốp Press-on (lốp ép). Mỗi loại có cách ghi ký hiệu thông số riêng biệt nên cũng sẽ có cách đọc thông số lốp xe nâng​ khác nhau.

Ký hiệu trên lốp đặc xe nâng

Lốp đặc thường được sử dụng cho xe nâng hoạt động trong nhà kho, xưởng sản xuất vì độ bền cao, không lo bị thủng. Ký hiệu trên lốp đặc thường có dạng số-số/số, ví dụ: 8.15-15/6.50 hoặc 28×9-15/7.00. Cấu trúc này thể hiện chiều rộng mặt lốp, đường kính la-zăng và chiều rộng vành phù hợp.

Ký hiệu trên lốp hơi xe nâng

Lốp hơi (lốp bơm khí) phổ biến trên các dòng xe nâng vận hành ngoài trời, mặt bằng rộng, cần độ êm ái khi di chuyển. Ký hiệu trên lốp hơi tương tự lốp ô tô tải nhẹ, ví dụ 7.00-15 hay 28×9-15, đôi khi kèm theo chỉ số tải trọng và ký hiệu PR (Ply Rating - số lớp bố).

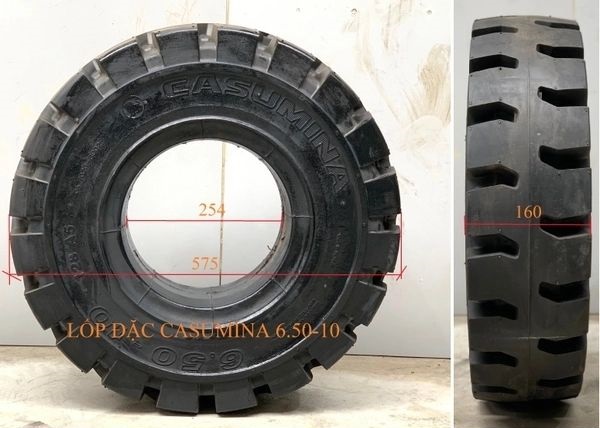

Ký hiệu trên lốp hơi xe nâng

Ký hiệu trên lốp Press-on

Lốp Press-on (còn gọi là lốp lùn hoặc lốp ép) có phần cao su mỏng hơn, được ép trực tiếp lên vành thép, thường dùng cho xe nâng điện tải trọng nhỏ và trung bình hoạt động trong nhà. Ký hiệu của loại lốp này có dạng 3 số nhân với nhau, ví dụ: 18×7×12 1/8 hoặc 28×12×22.

Cách tìm thông số trên lốp xe nâng

Trước khi học cách đọc cách đọc thông số lốp xe nâng​, bạn cần biết tìm thông tin này ở đâu. Có hai cách phổ biến:

Cách 1 - Xem trên tấm name plate (nhãn thông số) gắn trên xe nâng: Đây là nguồn thông tin chuẩn xác nhất do nhà sản xuất khuyến cáo. Vị trí tấm name plate khác nhau tùy hãng xe: với xe nâng Komatsu, tấm name plate thường được gắn gần khu vực phanh tay của người lái; với xe nâng TCM, tấm name plate thường nằm ở phía trước xe, ngay sau trụ nâng.

Cách 2 - Đọc trực tiếp trên thành lốp cũ đang sử dụng: Nếu xe không còn tấm name plate hoặc thông tin đã mờ, bạn có thể xem dãy ký hiệu in nổi trên hông lốp cũ để xác định thông số cần thay thế.

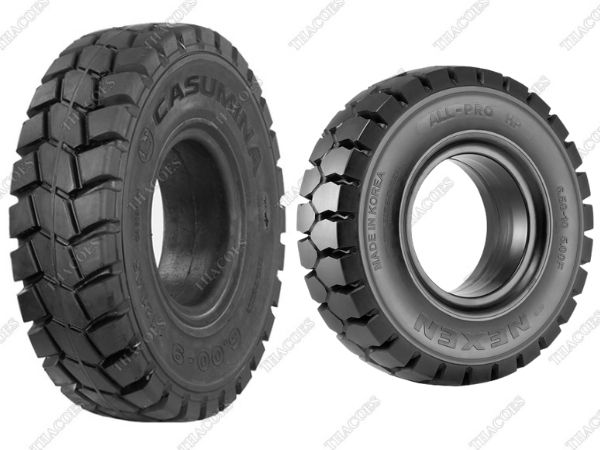

Vị trí in thông số trên lốp xe nâng

Hướng dẫn cách đọc thông số lốp xe nâng

Chuyên gia kỹ thuật tại THACOES đã phân loại toàn bộ mã lốp xe nâng thành 4 dạng đọc tiêu chuẩn trên thị trường. Người quản lý kho bãi áp dụng các cách đọc thông số lốp xe nâng​ này sẽ nhanh chóng xác định đúng sản phẩm cần thay mới.

Cách đọc dạng 5.00-8, 6.00-9, 7.00-12

Đây là dạng ký hiệu phổ biến nhất, có cấu trúc: [chiều rộng mặt lốp] - [đường kính la-zăng] / [chiều rộng vành phù hợp].

Ví dụ với mã lốp 7.00-15/5.50:

• 7.00: chiều rộng mặt lốp (phần tiếp xúc với mặt đường) là 7 inch.

• 15: đường kính la-zăng sử dụng cho lốp là 15 inch.

• 5.50: chiều rộng vành la-zăng phù hợp để lắp lốp này là 5.5 inch.

Các mã lốp thường gặp theo dạng này gồm: 5.00-8/3.00, 6.00-9/4.00, 6.50-10/5.00, 7.00-12/5.00, 9.00-20/7.00, 10.00-20/8.00, 8.15-15/6.50, 8.25-15/6.50...

Cách đọc dạng 18x7-8, 23x9-10, 28x9-15

Cách đọc thông số lốp xe nâng​ dạng ký hiệu này: [đường kính ngoài lốp] x [bề rộng lốp] - [đường kính la-zăng] / [chiều rộng vành phù hợp].

Ví dụ với mã lốp 28×9-15/7.00:

• 28: chiều cao (đường kính ngoài) của lốp là 28 inch.

• 9: bề rộng lốp là 9 inch.

• 15: đường kính la-zăng sử dụng cho lốp là 15 inch.

• 7.00: chiều rộng vành la-zăng phù hợp để lắp lốp là 7 inch.

Các mã lốp phổ biến: 18×7-8/4.33, 21×8-9/6.00, 15×4.5-8/3.00, 16×6-8/4.33…

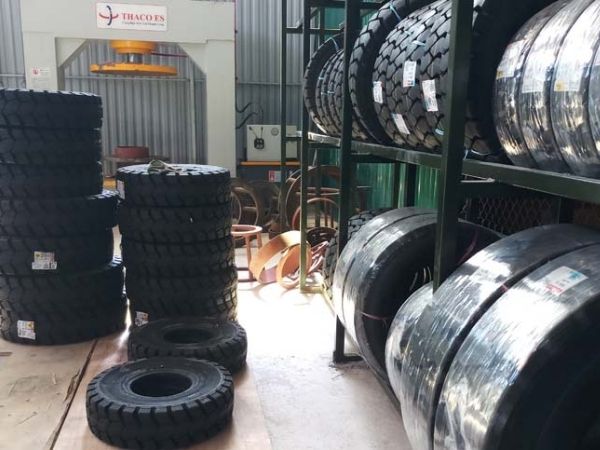

Cách đọc ký hiệu thông số lốp xe nâng

Cách đọc lốp Press-on dạng 330x145

Lốp Press-on (lốp lùn, phần cao su mỏng hơn lốp thường) có ký hiệu dạng: [đường kính ngoài] x [chiều rộng mặt lốp] x [đường kính trong/vành thép].

Ví dụ với mã lốp 28×12×22:

• 28: đường kính ngoài (chiều cao) của lốp là 28 inch.

• 12: chiều rộng mặt lốp là 12 inch.

• 22: đường kính trong của lốp, cũng là đường kính la-zăng thép lắp lốp, là 22 inch.

Nhóm ký hiệu này rất đa dạng, từ các cỡ nhỏ như 9×5×5, 10×5×6¼ đến các cỡ lớn dùng cho xe nâng tải trọng cao như 21×9×15, 22×12×16, 28×16×20.

Cách đọc thông số dạng Metric và ký hiệu đặc biệt

Ngoài các dạng theo hệ inch, một số lốp xe nâng châu Âu ghi thông số theo hệ mét (metric), có cấu trúc: [chiều rộng mặt lốp - mm] - [đường kính la-zăng - inch] / [chiều rộng vành - inch].

Ví dụ với mã lốp 300-15/8.00:

• 300: chiều rộng mặt lốp là 300 mm.

• 15: đường kính la-zăng lắp lốp là 15 inch.

• 8.00: độ rộng vành la-zăng lắp lốp là 8 inch.

Cần lưu ý phân biệt dạng metric (300-15) với dạng inch (7.00-15) vì hai con số đầu tuy gần giống nhau về cách trình bày nhưng đơn vị đo hoàn toàn khác nhau.

Ý nghĩa các ký hiệu kỹ thuật khác trên lốp xe nâng

Bên cạnh kích thước, lốp xe nâng còn mang nhiều ký hiệu kỹ thuật khác mà người dùng cần nắm cách đọc thông số lốp xe nâng​ để đánh giá đầy đủ chất lượng và độ tương thích của lốp.

Chỉ số tải trọng và số lớp bố

Khả năng chịu lực của lốp hơi phụ thuộc trực tiếp vào số lượng lớp bố vải hoặc bố thép gia cường bên trong. Còn chỉ số tải trọng giúp người quản lý xác định trọng lượng hàng hóa tối đa mà xe nâng được phép di chuyển.

• Ký hiệu 10PR, 12PR, 14PR: Chỉ số Ply Rating thể hiện số lớp bố tương đương gia cường lực chịu tải.

• Chỉ số Load Index: Dãy số mã hoá sức tải tối đa tính bằng kilôgam tại dải tốc độ vận hành tiêu chuẩn.

Ý nghĩa các ký hiệu kỹ thuật khác trên lốp xe nâng

Áp suất lốp và ký hiệu có săm, không săm

Áp suất khí nén chuẩn duy trì dạng hình học lý tưởng cho mặt tiếp xúc của lốp hơi xe nâng. Ký hiệu cấu trúc giúp người thợ kỹ thuật chọn đúng phương án thay thế săm yếm hoặc van tự làm kín.

• Ký hiệu TT và TL: Phân biệt lốp dùng săm (Tube Type) hoặc lốp hơi không dùng săm (Tubeless).

• Chỉ số Inflation Pressure: Mức áp suất nén khí tối đa cho phép bơm vào lốp tính bằng BAR hoặc PSI.

Ngày sản xuất và các ký hiệu nhận diện khác

Mã nhận diện ngày sản xuất giúp doanh nghiệp loại bỏ các lô lốp tồn kho quá lâu kém chất lượng. Dãy mã LOT được đúc nổi rõ ràng trong dải ô hình bầu dục tại thành hông của lốp xe nâng:

• Mã LOT 2411: Hai số đầu 24 chỉ tuần thứ 24, hai số sau 11 chỉ năm 2011 (Lốp sản xuất vào tuần thứ 24 của năm 2011).

• Ký hiệu Non-Marking: Lốp đặc màu xám hoặc màu trắng không để lại vệt đen trên mặt sàn nhà xưởng sạch.

• Ký hiệu Quick / Easy Fit: Lốp đặc tích hợp gờ khoá sẵn trên vấu mâm không cần dùng phe gài.

Bảng tổng hợp cách đọc các thông số lốp xe nâng phổ biến

Bảng tổng hợp dữ liệu bên dưới giúp quý khách đối chiếu nhanh chóng các quy chuẩn cách đọc thông số lốp xe nâng​ trên thị trường. =

Những lưu ý để tránh đọc sai thông số lốp xe nâng

Sai sót trong cách đọc thông số lốp xe nâng​ dẫn đến nguy cơ mua lầm sản phẩm không thể lắp đặt vào xe nâng. Vì vậy, kỹ thuật viên THACOES đã tổng hợp các nguyên nhân chính gây ra sai lệch khi chọn mã bánh xe nâng dưới đây để quý khách dễ lưu ý:

• Phân biệt đơn vị inch và mm: đặc biệt với dạng metric, dễ nhầm 300-15 (mm) với 3.00-15 (inch).

• Không nhầm lẫn giữa số lớp bố (PR) và chỉ số tải trọng: hai thông số này có ý nghĩa khác nhau dù đều liên quan đến khả năng chịu tải.

• Kiểm tra kỹ chiều rộng vành đi kèm: lắp sai chiều rộng vành dù đúng đường kính vẫn có thể khiến lốp bị lệch tâm hoặc không ăn khớp.

• Không tự suy đoán thông số khi ký hiệu bị mờ: nên đối chiếu với tấm name plate hoặc nhờ kỹ thuật viên có kinh nghiệm xác định lại.

• Lưu ý lốp Press-on có 3 số, không có dấu "-": dễ nhầm với lốp thường có dấu gạch ngang.

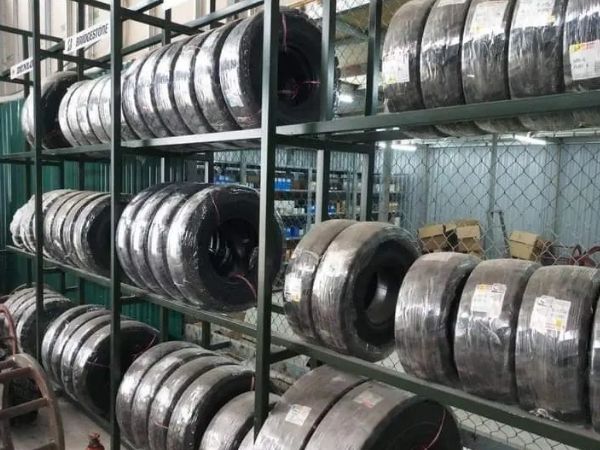

Những lưu ý để tránh đọc sai thông số lốp xe nâng

Không còn nhìn rõ thông số trên lốp thì kiểm tra ở đâu?

Trong quá trình sử dụng lâu dài, ký hiệu trên thành lốp có thể bị mòn, mờ hoặc bong tróc, khiến việc đọc trực tiếp trở nên khó khăn. Trong trường hợp này, bạn có thể:

• Kiểm tra lại tấm name plate gắn trên thân xe nâng để biết thông tin gốc từ nhà sản xuất, ít bị ảnh hưởng bởi quá trình vận hành.

• Tra cứu catalogue kỹ thuật hoặc sổ tay hướng dẫn sử dụng đi kèm xe nâng (nếu còn lưu giữ).

• Liên hệ đơn vị cung cấp xe nâng hoặc phụ tùng uy tín như THACOES để được hỗ trợ tra cứu theo mã model, số khung của xe.

Tư vấn xác định đúng thông số lốp xe nâng tại THACOES

Xe nâng THACOES - nhà cung cấp giải pháp kỹ thuật xe nâng chuyên nhập khẩu xe đã qua sử dụng từ Nhật Bản (Komatsu, Toyota, TCM, Nichiyu, Sumitomo) - cung cấp đầy đủ lốp đặc, lốp hơi và phụ tùng xe nâng với thông tin minh bạch về kích thước, xuất xứ và tình trạng sản phẩm.

Nếu bạn không nắm chắc cách đọc thông số lốp xe nâng​ hoặc không chắc về thông số lốp xe nâng cần thay, đội ngũ kỹ thuật của THACOES có thể hỗ trợ tra cứu kích thước lốp xe nâng dựa trên model xe, tải trọng và môi trường làm việc thực tế. Liên hệ tư vấn và báo giá ưu đãi qua hotline 089 669 5959, bạn chỉ cần cung cấp mã xe hoặc ảnh chụp name plate, THACOES sẽ xác định đúng thông số và gợi ý lốp phù hợp.
