Bơm thủy lực xe nâng: Cấu tạo, nguyên lý và cách chọn đúng loại

Bơm thủy lực xe nâng là thiết bị cốt lõi thực hiện nhiệm vụ chuyển đổi cơ năng từ động cơ hoặc lực kích tay thành năng lượng áp suất của chất lỏng. Nếu cụm bộ phận này bị suy giảm áp suất, toàn bộ khả năng vận hành chính của xe nâng sẽ trì trệ, ảnh hưởng đến năng suất tổng thể của doanh nghiệp. Vì vậy, bài viết này của THACOES sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, các kiểu bơm phổ biến và từ đó có cách chọn đúng loại bơm cho xe nâng tay của mình.

Tìm hiểu về bơm thủy lực xe nâng cùng THACOES

Tổng quan về bơm thủy lực xe nâng tay

Bơm thủy lực xe nâng tay hoạt động dựa trên cơ chế tác động lực cơ học từ phía người vận hành. Bộ phận này thuộc nhóm bơm thể tích cố định với chu trình hút đẩy chất lỏng diễn ra khép kín hoàn toàn. Khi bạn thực hiện thao tác gật gù tay kích, thỏi bơm đúc sẽ sinh ra dòng áp lực dầu tịnh tiến để nâng đẩy hai càng xe lên cao.

Độ bền của cụm bơm đúc ảnh hưởng trực tiếp đến 90% tuổi thọ vận hành tổng thể của một chiếc xe nâng pallet tiêu chuẩn. Việc bạn bảo dưỡng thỏi lốc bơm đúng định kỳ sẽ hạn chế tối đa các rủi ro tụt áp đột ngột khi xe đang tải hàng nặng.

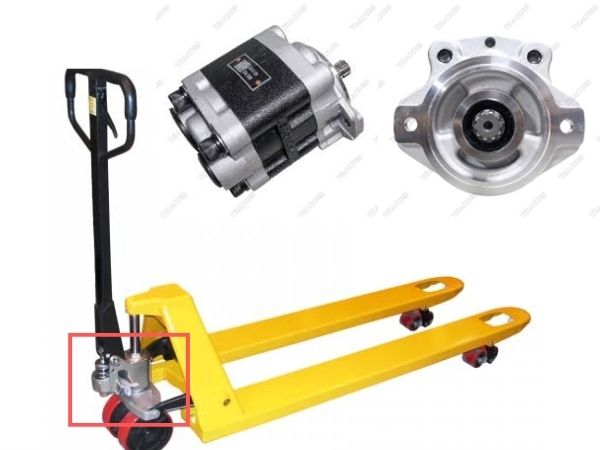

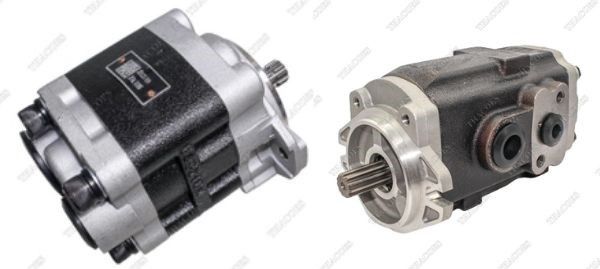

Tổng quan về bơm thủy lực của xe nâng tay

Cấu tạo bơm thủy lực xe nâng tay gồm những bộ phận nào?

Một cụm bơm thủy lực xe nâng tay tiêu chuẩn được lắp ráp từ nhiều chi tiết nhỏ, mỗi chi tiết đảm nhận một vai trò riêng nhưng phối hợp chặt chẽ với nhau để tạo ra lực nâng ổn định. Dưới đây là các bộ phận chính cấu thành nên cụm bơm này.

Lò xo hồi của bơm thủy lực

Lò xo hồi là chi tiết kim loại dạng xoắn, được lắp bên trong hoặc bao quanh ty bơm nhỏ. Lò xo hồi có độ đàn hồi cao và khả năng chịu nén - nhả liên tục hàng nghìn lần mà không biến dạng.

Sau mỗi nhịp đạp hoặc bơm tay, lò xo hồi có nhiệm vụ đẩy ty bơm trở về vị trí ban đầu, chuẩn bị cho nhịp hút dầu tiếp theo. Nếu lò xo hồi bị gãy, yếu hoặc mất đàn hồi, tay bơm sẽ bơm "hụt", không tạo đủ áp lực nâng càng xe.

Nắp chụp bảo vệ lò xo

Nắp chụp là chi tiết dạng ống hoặc chụp kim loại, lắp bên ngoài lò xo hồi và ty bơm nhỏ của bơm thủy lực xe nâng. Vai trò chính của nắp chụp là ngăn bụi bẩn, nước, dăm gỗ hoặc tạp chất từ môi trường bên ngoài xâm nhập vào cụm lò xo và ty bơm. Trong môi trường kho xưởng nhiều bụi bẩn, nắp chụp còn góp phần kéo dài tuổi thọ của sin phốt làm kín phía trong.

Ty bơm nhỏ tạo lực ép dầu

Ty bơm nhỏ (piston phụ) là trục thép hình trụ, chuyển động tịnh tiến lên xuống bên trong xi lanh bơm mỗi khi người vận hành tác động lực bơm tay. Đây chính là chi tiết trực tiếp ép dầu thủy lực từ khoang chứa vào hệ van một chiều để đẩy sang cụm ben chính. Đường kính và hành trình của ty bơm nhỏ quyết định trực tiếp đến lưu lượng dầu mỗi nhịp bơm, từ đó ảnh hưởng đến tốc độ nâng càng xe nhanh hay chậm.

Sin phốt làm kín trong cụm ben

Sin phốt (gioăng làm kín) được lắp quanh ty bơm nhỏ, ty ben lớn và bên trong xi lanh bơm. Chức năng của sin phốt là ngăn dầu thủy lực rò rỉ ra ngoài trong quá trình piston di chuyển, đồng thời ngăn không cho dầu chảy ngược trở lại khoang chứa khi đang chịu áp suất cao. Sin phốt là chi tiết hao mòn nhanh nhất trong cụm bơm; đây cũng là nguyên nhân phổ biến nhất khiến xe nâng tay bị tụt càng hoặc chảy dầu.

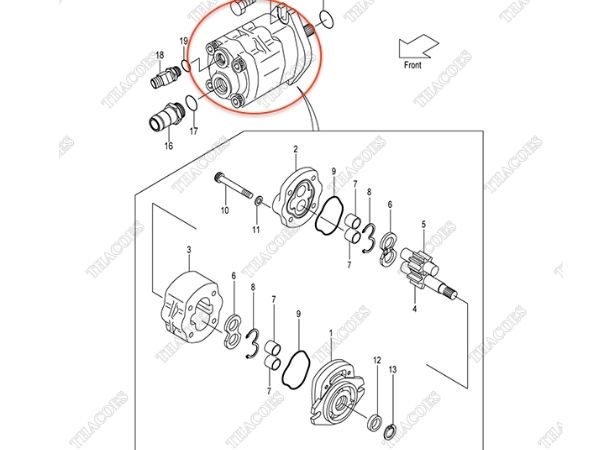

Các bộ phận cấu tạo nên bơm thủy lực của xe nâng tay

Cò đạp và cơ cấu xả hạ càng

Cò đạp (bàn đạp xả) là chi tiết nằm ở phần đầu tay cầm hoặc thân bơm thủy lực xe nâng, cho phép người vận hành hạ càng xe xuống bằng cách đạp nhẹ. Khi cò đạp được tác động, nó sẽ mở van xả, giải phóng áp suất dầu trong cụm ben, khiến ty ben lớn thu về và càng xe hạ xuống từ từ theo trọng lực.

Van đóng mở dầu thủy lực

Cụm van (thường gồm van hút, van đẩy và van xả) có vai trò điều tiết dòng chảy của dầu thủy lực trong toàn bộ hệ thống bơm. Van đóng mở dầu thủy lực hoạt động theo nguyên tắc một chiều: cho phép dầu đi từ khoang chứa vào xi lanh bơm khi hút, đi từ xi lanh bơm sang cụm ben khi đẩy, và ngăn dầu chảy ngược khi đang nâng tải.

Xi lanh bơm tạo áp suất

Xi lanh bơm là khoang hình trụ chứa ty bơm nhỏ, nơi diễn ra quá trình nén dầu thành áp suất cao. Bề mặt trong của xi lanh bơm đòi hỏi độ nhẵn và độ tròn cao để đảm bảo sin phốt làm kín tuyệt đối; nếu xi lanh bị trầy xước hoặc rỗ, dầu sẽ rò qua khe hở, làm giảm áp lực nâng.

Ty ben lớn nâng hạ càng xe

Ty ben lớn (piston chính) là trục thép có đường kính lớn hơn nhiều so với ty bơm nhỏ, chuyển động lên xuống theo áp suất dầu được bơm vào cụm ben chính. Chính chuyển động của ty ben lớn trong bơm thủy lực xe nâng tạo ra lực nâng trực tiếp lên trục bánh xe và hệ thống càng, giúp nâng pallet hàng hóa lên khỏi mặt sàn.

Bi đầu xoay liên kết chuyển động

Bi đầu xoay (khớp cầu) là chi tiết nhỏ nhưng đóng vai trò liên kết giữa tay cầm bơm và ty bơm nhỏ, cho phép truyền lực linh hoạt theo nhiều góc độ khi người vận hành nhấn tay bơm lên xuống. Nhờ bi đầu xoay, lực tác động từ tay cầm được truyền chính xác vào ty bơm mà không gây kẹt cứng hay lệch trục.

Các kiểu bơm thủy lực xe nâng tay phổ biến hiện nay

Trên thị trường phụ tùng xe nâng tay hiện nay, bơm thủy lực xe nâng được phân loại chủ yếu theo kiểu dáng cụm van và bố trí cơ cấu bơm, phổ biến nhất là ba kiểu AC, BF và DF. Mỗi kiểu tương ứng với một số dòng xe nâng tay và thương hiệu nhất định.

Bơm thủy lực xe nâng tay kiểu AC

Bơm AC là dòng bộ bơm cao cấp mang đặc trưng thiết kế với phần thân bầu bơm vuông hoặc tròn được đúc nguyên khối hoàn toàn từ phôi gang chất lượng cao. Hệ thống bơm kiểu AC tích hợp cụm van hộp cartridge thông minh mang lại độ bền cơ học vượt trội và giúp kỹ thuật viên tháo rời bảo dưỡng hệ thống van rất nhanh chóng.

Bơm thủy lực xe nâng tay kiểu BF

Bơm BF là dòng bộ bơm thủy lực xe nâng quốc dân sở hữu kết cấu thân đúc bằng gang nhưng phần nắp vặn phía đỉnh xi lanh lớn có thể tháo rời bằng ren cơ học. Cụm bơm kiểu BF có giá thành đầu tư rất phải chăng và tính đồng bộ cao hỗ trợ người dùng tự vặn nắp lốc để thay thế sin phốt tại kho mà không cần máy ép thủy lực.

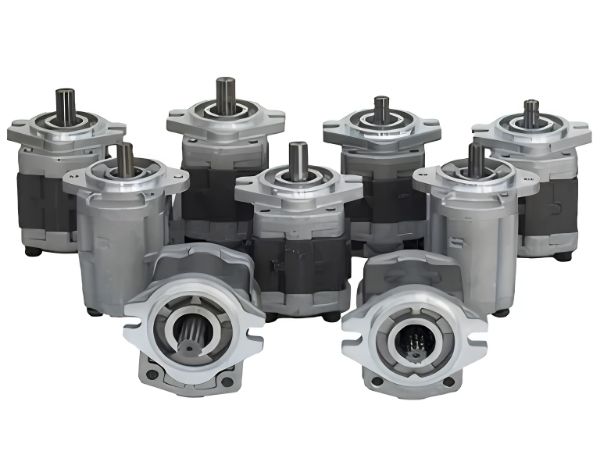

Các kiểu bơm thủy lực của xe nâng tay phổ biến hiện nay

Bơm thủy lực xe nâng tay kiểu DF

Bơm DF là dòng bộ bơm thuộc phân khúc kinh tế với kết cấu bầu chứa nhỏ gọn và các chi tiết tai treo được hàn nối trực tiếp vào thân. Thiết bị bơm DF sở hữu trọng lượng nhẹ và giá thành siêu rẻ đáp ứng tối ưu cho các đơn vị có tần suất nâng hạ thấp hoặc các dòng xe nâng tay tải trọng nhẹ dưới 2 tấn.

Nguyên lý hoạt động của bơm thủy lực xe nâng tay

Cơ chế vận hành của cụm bơm thủy lực xe nâng tay tuân thủ nghiêm ngặt theo các nguyên lý truyền dẫn áp suất trong môi trường chất lỏng tĩnh. Quy trình hoạt động này diễn ra theo một chuỗi các hành động liên hoàn và lặp đi lặp lại liên tục trong suốt quá trình bạn thao tác máy gồm 4 bước cốt lõi:

1. Hành trình hút dầu vào xi lanh: Người vận hành thực hiện thao tác kéo tay kích lên cao để dịch chuyển ty bơm nhỏ đi lên phía trên. Hành động này tạo ra một khoảng chân không trong lòng xi lanh nhỏ, áp suất sụt giảm khiến van một chiều mở ra và dầu thủy lực từ bể chứa tự động tràn vào đầy khoang bơm.
2. Hành trình nén dầu tạo áp lực: Người vận hành dùng lực ấn mạnh tay kích xuống phía dưới để đẩy ty bơm nhỏ nén sâu xuống đáy lòng mạch. Áp suất chất lỏng tăng lên đột ngột sẽ ép chặt viên bi van một chiều cửa hút lại, đồng thời đẩy mở van một chiều cửa xả để tống dòng dầu cao áp sang xi lanh lớn.
3. Hành trình đẩy ty ben nâng hàng: Dòng dầu áp suất cao liên tục được nhồi vào khoang dưới của ty ben lớn với thể tích ngày càng gia tăng. Áp lực chất lỏng sinh ra lực đẩy cơ học cực đại thắng được trọng lực của hàng hóa, đẩy ty ben lớn dịch chuyển tịnh tiến lên cao và kéo sườn xe đi lên.
4. Hành trình hồi dầu xả áp hạ càng: Người vận hành dùng tay bóp cò xả trên tay cầm để kéo sợi dây xích tác động vào cốt van xả sâu trong thỏi bơm. Cửa dầu thông mạch lập tức mở ra, trọng lượng hàng hóa ép toàn bộ dòng dầu từ xi lanh lớn chảy ngược về bể chứa và càng xe hạ xuống an toàn.

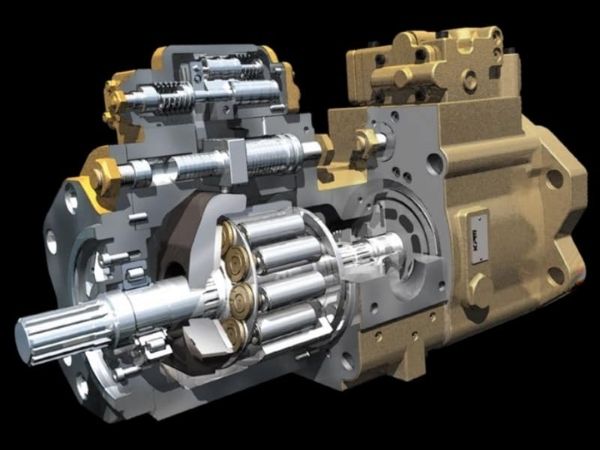

Nguyên lý hoạt động bơm thủy lực của xe nâng tay

Các lỗi thường gặp ở bơm thủy lực xe nâng tay

Trong môi trường nhà xưởng nhiều bụi bặm hoặc khi xe phải làm việc quá tải trọng định mức, hệ thống thủy lực xuất hiện những dấu hiệu xuống cấp rõ rệt. Bảng tổng hợp dưới đây sẽ liệt kê chi tiết bốn pan bệnh điển hình nhất xuất hiện trên các bộ bơm thủy lực xe nâng hiện nay.

Bơm thủy lực xe nâng tay có sửa chữa, phục hồi được không?

Trên thực tế, phần lớn các lỗi ở bơm thủy lực xe nâng tay đều có thể sửa chữa hoặc phục hồi được, đặc biệt nếu phát hiện và xử lý sớm. Với các lỗi liên quan đến sin phốt mòn, rò rỉ dầu nhẹ, kỹ thuật viên có thể tháo cụm ben, thay bộ sin phốt mới mà không cần thay nguyên cụm bơm. Tương tự, lò xo hồi gãy, bi đầu xoay mòn hay van bị kẹt cặn bẩn cũng là những lỗi có chi phí sửa chữa thấp và thời gian khắc phục nhanh.

Tuy nhiên, có một số trường hợp nên cân nhắc thay mới toàn bộ cụm bơm thay vì sửa chữa, bao gồm:

• Xi lanh bơm bị trầy xước, rỗ nặng bên trong;
• Thân bơm bị nứt, vỡ do va đập mạnh;
• Cụm bơm đã quá cũ, sửa chữa nhiều lần nhưng vẫn tái diễn lỗi tương tự.

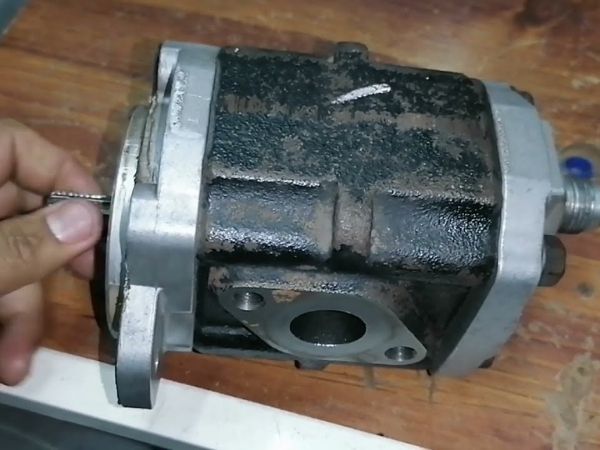

Bơm thủy lực của xe nâng tay có thể sửa chữa tùy mức độ hư hỏng

Trong những tình huống này, chi phí sửa chữa tích lũy có thể ngang bằng hoặc cao hơn việc đầu tư một cụm bơm mới, trong khi độ bền và độ an toàn khi vận hành lại không được đảm bảo.

Cách chọn đúng loại bơm thủy lực xe nâng tay

Khi thỏi gang của bộ bơm cũ đã bị nứt vỡ do va đập mạnh hoặc lòng xi lanh bị cào xước quá sâu không thể doa lại, việc mua mới cụm bơm là điều bắt buộc. Danh sách dưới đây cung cấp 5 tiêu chí kỹ thuật cốt lõi giúp bạn tự tin lựa chọn đúng chủng loại bộ bơm thủy lực xe nâng phù hợp cho xe nâng.

• Chọn theo kiểu bơm AC, BF hoặc DF: Bạn cần quan sát hình dáng ngoại quan của bầu bơm cũ để chọn đúng kết cấu thỏi đúc phom vuông liền khối (AC), phom tròn nắp vặn (BF) hay phom kinh tế (DF).
• Chọn theo tải trọng xe nâng tay: Bạn hãy kiểm tra tấm model đính trên sườn xe để mua thỏi bơm tích hợp van an toàn có ngưỡng chịu áp phù hợp với tải trọng tải 2 tấn, 3 tấn hoặc 5 tấn.
• Chọn theo kích thước ty ben và cụm bơm cũ: Bạn sử dụng thước kẹp để đo chính xác đường kính ty ben lớn (thường là đường kính 35mm hoặc 45mm), khoảng cách tâm các lỗ bắt ốc sườn và kích thước cổ xoay đạn bạc.
• Chọn theo thương hiệu, model xe nâng tay: Bạn cung cấp chính xác tên nhà sản xuất xe nâng (Noblelift, Niuli, Hangcha, Mitulift, Yale...) cho nhân viên bán hàng vì mỗi thương hiệu sẽ sử dụng một quy chuẩn lắp ráp cơ khí riêng.
• Kiểm tra hình ảnh hoặc mã phụ tùng trước khi mua: Bạn chụp cận cảnh các góc cạnh của cụm bơm cũ rồi gửi qua Zalo cho đội ngũ kỹ sư của THACOES để chúng tôi đối chiếu hệ thống mã phụ tùng (Part Number) chuẩn xác.

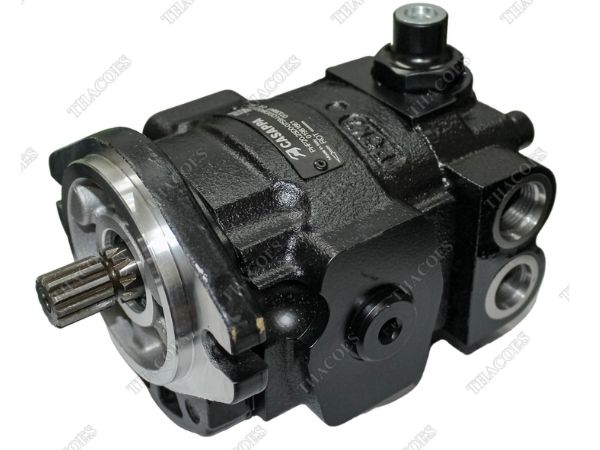

Cách chọn đúng loại bơm thủy lực phù hợp cho xe nâng tay

Tóm lại, bơm thủy lực xe nâng chính là bộ phận cốt lõi quyết định đến hiệu suất vận hành ổn định và sức mạnh nâng hạ hàng hóa của toàn bộ thiết bị. Việc hiểu rõ cấu tạo, nguyên lý hoạt động cùng cách phân loại cụ thể sẽ giúp doanh nghiệp chủ động làm chủ kỹ thuật và tối ưu chi phí bảo trì kho bãi. Hãy liên hệ ngay với THACOES để sở hữu các dòng xe nâng và phụ tùng xe nâng chính hãng chất lượng cao cùng chính sách bảo hành dài hạn để yên tâm vận hành chuỗi logistics của doanh nghiệp.
