Ben thủy lực là gì? Cấu tạo và nguyên lý hoạt động

Ben thủy lực là bộ phận vận hành cốt lõi có chức năng chuyển đổi áp suất chất lỏng thành lực đẩy tịnh tiến vô cùng mạnh mẽ. Thiết bị này giúp các loại máy móc công nghiệp nâng hạ hàng hóa nặng hàng chục tấn một cách dễ dàng và an toàn. Bài viết dưới đây từ đội ngũ kỹ sư THACOES sẽ cung cấp cho bạn một cái nhìn toàn diện về ben thủy lực, từ chi tiết cấu tạo, cách thức vận hành đến các phương pháp xử lý sự cố thực tế để bạn dễ dàng làm quen với bộ phận này.

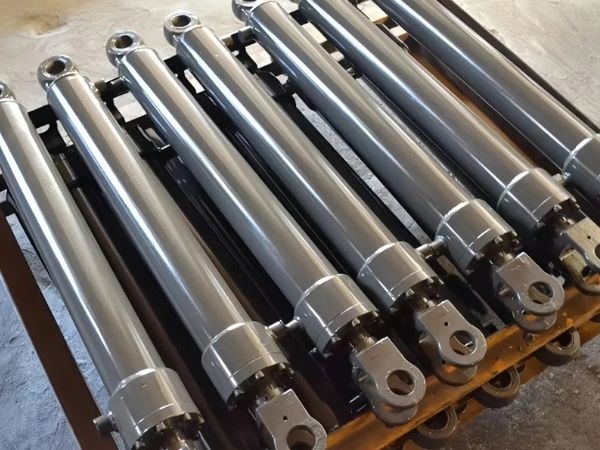

Tìm hiểu về ben thủy lực với THACOES

Ben thủy lực là gì? Vai trò của ben thủy lực xe nâng

Ben thủy lực là một bộ phận chuyển đổi năng lượng của dòng chất lỏng thành cơ năng để tạo ra chuyển động thẳng. Bộ phận này giữ nhiệm vụ tạo ra lực kéo hoặc lực đẩy cực lớn dựa trên nguyên lý áp suất chất lỏng không bị nén. Các ngành công nghiệp nặng hiện nay đều phụ thuộc vào thiết bị này để vận hành các hệ thống cơ giới phức tạp.

Đối với các dòng xe nâng hàng, bộ phận này đóng vai trò quyết định đến khả năng bốc xếp và di chuyển hàng hóa. Chúng ta có thể điểm qua những nhiệm vụ thiết yếu mà thiết bị này đảm nhận trong quá trình vận hành xe nâng:

• Tạo lực nâng hạ: Hệ thống cung cấp một lực đẩy đồng trục mạnh mẽ để nâng khối lượng hàng hóa lớn lên cao.
• Giữ tải an toàn: Thiết bị duy trì vị trí của càng nâng ổn định tại một độ cao cố định trong suốt thời gian dài.
• Phân bổ áp lực: Cơ cấu này hỗ trợ giảm tải trọng trực tiếp lên các khớp nối và khung kim loại của xe nâng.
• Ổn định vận hành: Bộ phận giúp giảm thiểu tình trạng rung lắc khi xe dịch chuyển hàng hóa ở những mặt bằng gồ ghề.

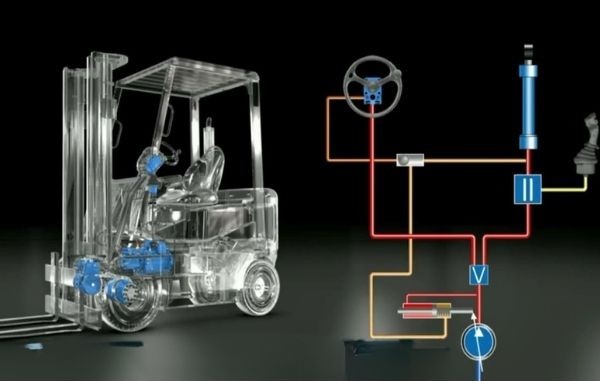

Ben thủy lực và vai trò của phụ tùng này

Cấu tạo chi tiết của ben thủy lực

Hệ thống truyền động này được cấu thành từ nhiều linh kiện cơ khí chính xác có khả năng chịu áp suất cực cao. Sự phối hợp đồng bộ giữa các thành phần ben thủy lực quyết định trực tiếp đến hiệu suất làm việc và độ bền lâu dài của thiết bị.

• Xi lanh thủy lực (Hydraulic Cylinder): Là ống kim loại chịu áp lực cao, đóng vai trò như "buồng chứa" piston và dầu thủy lực. Xi lanh thường được chế tạo từ thép hợp kim, gia công chính xác để chịu được áp suất lớn trong thời gian dài.
• Piston: Bộ phận trượt bên trong xi lanh, chia khoang xi lanh thành hai buồng. Khi dầu thủy lực được bơm vào một buồng dưới áp suất cao, piston sẽ dịch chuyển, sinh ra lực đẩy.
• Cần piston (Ty ben): Là trục kim loại nối liền với piston, có nhiệm vụ truyền lực đẩy từ piston ra bên ngoài để trực tiếp nâng hoặc hạ tải trọng. Ty ben thường được mạ crom để chống ăn mòn và giảm ma sát.
• Phớt làm kín (Gioăng, Seal): Chi tiết tuy nhỏ nhưng cực kỳ quan trọng, có chức năng ngăn dầu thủy lực rò rỉ ra ngoài và duy trì áp suất ổn định bên trong xi lanh. Phớt hỏng là nguyên nhân hàng đầu gây ra hiện tượng ben yếu, rò dầu.
• Đầu nối và van dầu: Là cửa ngõ dẫn dầu thủy lực vào và ra khỏi xi lanh, chịu sự điều khiển của hệ thống van thủy lực trên xe nâng.
• Nắp đậy và vòng chặn: Có nhiệm vụ cố định các chi tiết bên trong xi lanh, đồng thời bảo vệ piston và ty ben khỏi bụi bẩn, hơi ẩm từ môi trường bên ngoài.

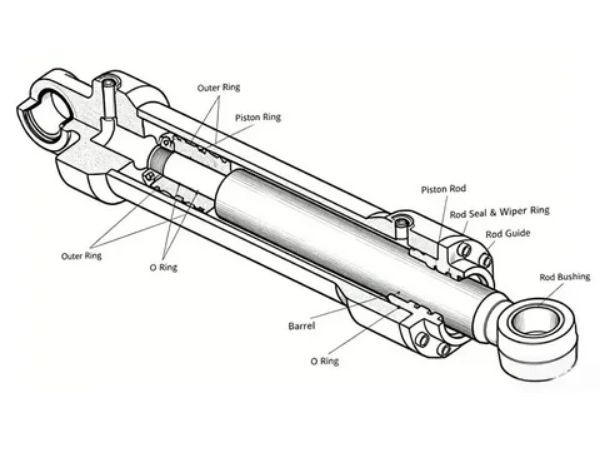

Cấu tạo chi tiết của ben hơi thủy lực

Nguyên lý hoạt động của ben thủy lực

Nguyên lý hoạt động của ben thủy lực dựa trên định luật Pascal về truyền lực bằng chất lỏng: khi một áp suất được tác động lên một điểm bất kỳ trong chất lỏng kín, áp suất đó sẽ được truyền đi đồng đều theo mọi hướng.

Khi dầu thủy lực được bơm vào xi lanh dưới áp suất cao, lực này sẽ tác động trực tiếp lên bề mặt piston và sinh ra chuyển động tuyến tính. Đây chính là hành trình nâng hoặc hạ mà ta quan sát được ở xe nâng. Tùy theo thiết kế và tải trọng vận hành, xe nâng có thể sử dụng hệ thống ben thủy lực 1 xi lanh hoặc 2 xi lanh.

Hệ thống ben thủy lực 1 xi lanh

Hệ thống chuyển động này chỉ trang bị một ống xi lanh duy nhất đặt tại vị trí trung tâm để tạo lực. Thiết kế tinh gọn này giúp tối ưu hóa không gian lắp đặt và giảm thiểu đáng kể chi phí đầu tư ban đầu cho doanh nghiệp.

• Kết cấu đơn giản: Hệ thống sở hữu số lượng chi tiết ít hơn nên quá trình bảo trì diễn ra rất nhanh chóng.
• Tải trọng giới hạn: Cơ cấu này đáp ứng tốt nhu cầu nâng hạ trên các dòng xe nâng cỡ nhỏ hoặc xe nâng tay.
• Chi phí tối ưu: Doanh nghiệp tiết kiệm được ngân sách vật tư khi tiến hành thay thế hoặc sửa chữa định kỳ.

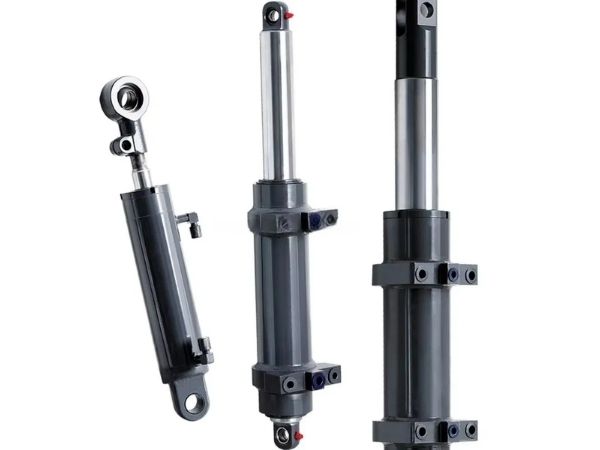

Nguyên lý hoạt động của ben thủy lực

Hệ thống ben thủy lực 2 xi lanh

Cấu trúc này tích hợp hai ống xi lanh hoạt động song song và được bố trí đối xứng hoàn toàn ở hai bên khung nâng. Sự đồng bộ giữa hai trục đẩy giúp phân phối lực nâng một cách đồng đều lên toàn bộ kiện hàng.

• Cân bằng vượt trội: Cơ cấu này triệt tiêu hiện tượng vặn xoắn khung nâng khi xe xử lý các kiện hàng cồng kềnh.
• Sức nâng mạnh mẽ: Hệ thống cung cấp mức tải trọng lớn vượt trội để ứng dụng trên các dòng xe nâng động cơ hạng nặng.
• Chi phí vận hành: Do có cấu tạo phức tạp hơn nên quy trình kiểm tra đòi hỏi kỹ thuật cao và ngân sách lớn hơn.

Phân loại và ứng dụng của ben thủy lực

Trên thị trường hiện nay, ben thủy lực được sản xuất với nhiều kiểu dáng và công năng khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng trong công nghiệp lẫn dân dụng. Dưới đây là các loại ben phổ biến mà bạn nên biết trước khi lựa chọn.

Ben dầu thủy lực

Ben dầu thủy lực sử dụng dầu thủy lực chuyên dụng làm môi chất truyền lực chính. Nhờ đặc tính gần như không nén được của dầu, loại ben này truyền động mạnh mẽ và ổn định, được ứng dụng rộng rãi trong xe nâng, máy công trình và các thiết bị công nghiệp nặng nhờ khả năng chịu tải lớn cùng độ bền cao theo thời gian.

Ben hơi thủy lực

Ben hơi thủy lực là sự kết hợp giữa khí nén và dầu thủy lực, mang lại khả năng vận hành linh hoạt, êm ái hơn so với ben dầu thuần túy. Loại ben thủy lực này thường được lựa chọn cho các hệ thống yêu cầu tốc độ phản hồi nhanh kết hợp với lực vừa phải, phù hợp với nhiều dây chuyền sản xuất hiện đại.

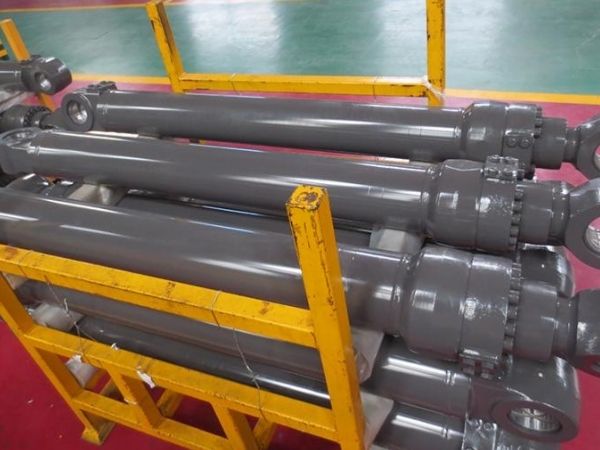

Phân loại và ứng dụng của ben hơi thủy lực

Ben thủy lực nâng hàng

Loại xi lanh này được tối ưu hóa thiết kế để chuyên đảm nhận các nhiệm vụ nâng hạ vật nặng theo phương thẳng đứng. Thân vỏ của ống được đúc dày hơn và tích hợp hệ thống phớt chịu áp suất cực cao nhằm chống chọi với trọng lực của hàng hóa. Thiết bị là bộ phận không thể thay thế trên các dòng xe nâng forklift, bàn nâng hạ nhà xưởng và các sàn nâng tự động tại kho bãi.

Ben thủy lực nâng hạ cầu nâng

Phân loại này được chế tạo riêng cho mục đích nâng toàn bộ các phương tiện giao thông tại các trung tâm sửa chữa ô tô. Do tính chất đặc thù là phải giữ các khối kim loại lớn lơ lửng trên không, thiết bị đòi hỏi những tiêu chuẩn an toàn kỹ thuật vô cùng nghiêm ngặt. Hệ thống luôn tích hợp sẵn các van khóa an toàn để ngăn chặn tuyệt đối nguy cơ sụt áp đột ngột gây rơi tự do.

Các lỗi thường gặp khi dùng ben thủy lực và cách khắc phục

Trong suốt vòng đời vận hành, hệ thống áp suất cao này không thể tránh khỏi các hiện tượng hao mòn vật lý tự nhiên. Các kỹ sư tại THACOES đã tổng hợp lại các sự cố phổ biến cùng giải pháp xử lý ngay tại chỗ, giúp người vận hành ngăn chặn kịp thời các nguy cơ đổ vỡ hàng hóa gây mất an toàn lao động.

Một hệ thống ben thủy lực bền bỉ chính là điểm tựa vững chắc giúp doanh nghiệp tối ưu hóa chi phí vận hành và loại bỏ hoàn toàn các rủi ro gián đoạn chuỗi cung ứng. Việc làm chủ kỹ thuật vận hành và bảo dưỡng cơ cấu này sẽ giúp thiết bị của bạn luôn hoạt động trong trạng thái hoàn hảo nhất. Đừng để những sự cố thủy lực làm chậm tiến độ kinh doanh của bạn, hãy chọn THACOES ngay hôm nay để sở hữu các dòng xe nâng hàng cùng hệ thống phụ tùng thay thế chính hãng chất lượng!
