Bánh đà là gì? Cấu tạo, nguyên lý và ứng dụng phổ biến

Bánh đà là một bộ phận cơ khí có khối lượng lớn giúp duy trì mô-men quay ổn định cho động cơ đốt trong. Thiết bị này trực tiếp lưu trữ động năng dư thừa để bù đắp năng lượng thiếu hụt trong các kỳ không sinh công của piston. Nếu không có bộ phận này, các cỗ máy công nghiệp và hệ thống xe nâng hàng sẽ gặp hiện tượng rung giật liên tục trong quá trình vận hành. Các chuyên gia kỹ thuật THACOES giải đáp chi tiết về cấu tạo, nguyên lý và ứng dụng của linh kiện quan trọng này qua bài viết dưới đây.

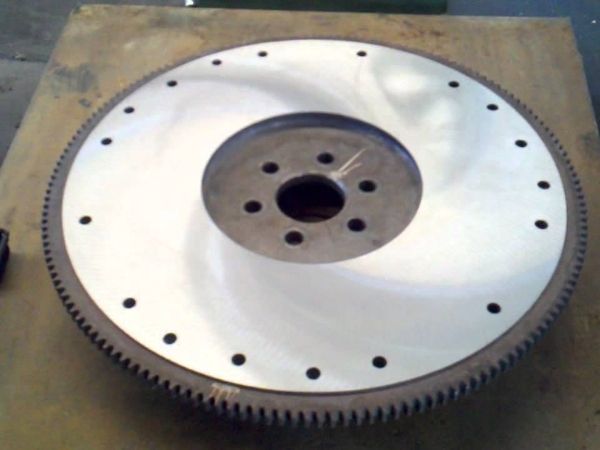

THACOES giới thiệu chi tiết về linh kiện bánh đà

Bánh đà là gì?

Bánh đà (flywheel) là một bộ phận cơ khí dạng đĩa tròn, có khối lượng lớn, được lắp cố định vào trục khuỷu của động cơ. Chức năng cốt lõi của linh kiện là tích trữ động năng trong các kỳ sinh công và giải phóng năng lượng đó trong các kỳ không sinh công, nhờ vậy giúp trục khuỷu quay ổn định, liên tục và giảm hiện tượng giật cục.

Ngoài vai trò ổn định chuyển động quay, bánh đà còn đảm nhiệm hai nhiệm vụ quan trọng khác:

• Truyền mô-men xoắn từ động cơ đến bộ ly hợp (trên xe số sàn) hoặc hệ thống biến mô (trên xe số tự động), giúp lực từ động cơ được đưa xuống hộp số một cách mượt mà.
• Hỗ trợ khởi động động cơ thông qua vành răng ăn khớp với motor đề.

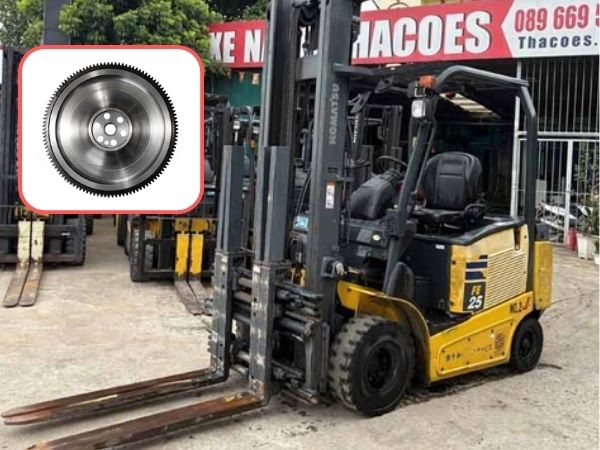

Bánh đà là bộ phận cơ khí dạng đĩa tròn, tích trữ động năng

Cấu tạo chi tiết của bánh đà

Về mặt cấu tạo, một bánh đà tiêu chuẩn gồm bốn thành phần chính:

• Thân bánh đà: Là đĩa kim loại dày, thường được đúc từ gang hoặc thép, có khối lượng lớn nhằm đảm bảo đủ mô-men quán tính cần thiết.
• Vành răng khởi động: Vòng răng nằm ở mép ngoài bánh đà, ăn khớp trực tiếp với bánh răng của motor đề mỗi khi khởi động xe.
• Lỗ tâm và bu lông cố định: Phần trung tâm có lỗ để lắp khít vào trục khuỷu, xung quanh bố trí các lỗ bu lông siết chặt, đảm bảo bánh đà không bị xê dịch khi quay ở tốc độ cao.
• Bề mặt ma sát: Là mặt tiếp xúc trực tiếp với đĩa ly hợp, được gia công phẳng, nhẵn để tối ưu khả năng truyền mô-men xoắn và hạn chế trượt côn.

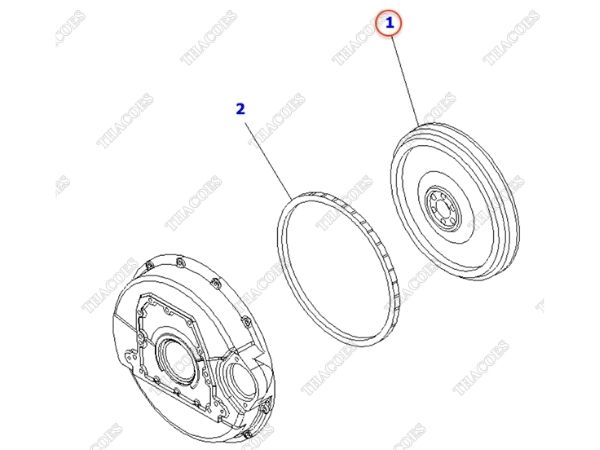

Cấu tạo chi tiết của linh kiện bánh đà

Mỗi thành phần trên đều có vai trò riêng, nhưng cùng phối hợp để đảm bảo bánh đà hoạt động bền bỉ, cân bằng và truyền lực hiệu quả trong suốt vòng đời động cơ.

Nguyên lý vận hành của bánh đà

Bánh đà hoạt động dựa trên nguyên lý bảo toàn năng lượng cơ học và quán tính quay. Trong động cơ 4 kỳ (hút - nén - nổ - xả), chỉ duy nhất kỳ nổ tạo ra công, còn ba kỳ còn lại tiêu tốn năng lượng chứ không sinh ra lực đẩy.

Dưới đây là quy trình dịch chuyển năng lượng diễn ra liên tục bên trong buồng máy:

• Giai đoạn tích trữ năng lượng: Trong kỳ Nổ, hỗn hợp nhiên liệu cháy sinh ra một lực đẩy rất mạnh làm piston lao xuống. Trục khuỷu quay nhanh hơn và truyền động năng dư thừa vào thân bánh đà khiến bộ phận này quay gia tốc.
• Giai đoạn giải phóng năng lượng: Khi động cơ chuyển sang các kỳ Hút, Nén và Xả, piston không còn nhận được lực đẩy từ quá trình cháy. Lúc này, bánh đà tự giải phóng động năng đang tích lũy để đẩy trục khuỷu tiếp tục quay đều đặn.
• Giai đoạn truyền lực khởi động: Khi người dùng đề nổ máy, motor đề sẽ quay bánh răng nhỏ ăn khớp với vành răng bánh đà. Lực quay này truyền trực tiếp vào trục khuỷu để kích hoạt hành trình chuyển động đầu tiên của các piston.

Nguyên lý vận hành của bánh đà

Các loại bánh đà phổ biến hiện nay

Tùy vào mục đích sử dụng và loại động cơ, bánh đà được thiết kế theo nhiều dạng khác nhau. Dưới đây là ba nhóm phổ biến:

Bánh đà truyền thống

Đây là loại bánh đà nguyên khối (solid flywheel), cấu tạo đơn giản gồm một đĩa kim loại đặc duy nhất. Ưu điểm của bánh đà truyền thống là độ bền cao, chi phí sản xuất và thay thế thấp, phù hợp với các dòng xe phổ thông và động cơ công nghiệp cỡ nhỏ. Tuy nhiên, do là khối đặc, loại này có mô-men quán tính lớn, đôi khi gây cảm giác ì khi tăng tốc.

Bánh đà kép

Bánh đà kép (Dual-Mass Flywheel – DMF) được thiết kế gồm hai phần: một đĩa chính gắn với trục khuỷu và một đĩa phụ gắn với ly hợp, liên kết với nhau qua hệ thống lò xo giảm chấn. Cấu trúc này giúp hấp thụ dao động xoắn và tiếng ồn hiệu quả hơn, mang lại cảm giác lái êm ái, giảm rung động lên khoang lái. Bánh đà kép thường được trang bị trên các dòng xe hiện đại, động cơ diesel hoặc động cơ có mô-men xoắn lớn.

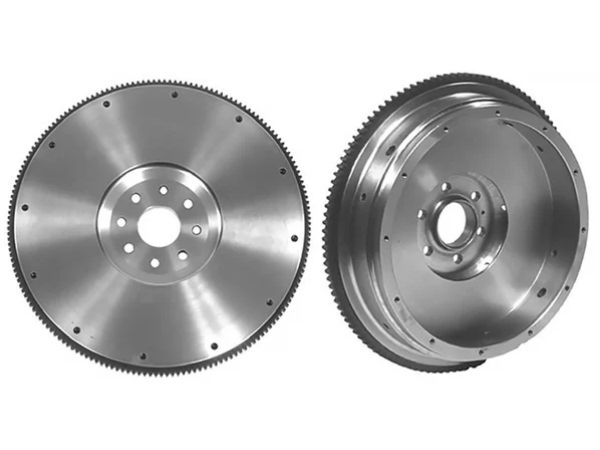

Các loại bánh đà phổ biến hiện nay

Bánh đà điện tử và bánh đà năng lượng

Bên cạnh các loại bánh đà cơ khí truyền thống, công nghệ hiện đại còn phát triển bánh đà năng lượng (Flywheel Energy Storage - FES), hoạt động như một thiết bị lưu trữ năng lượng dạng động năng. Loại bánh đà này quay ở tốc độ cực cao trong môi trường chân không, kết hợp với động cơ điện/máy phát điện để nạp và xả năng lượng nhanh chóng.

Bánh đà năng lượng được ứng dụng trong hệ thống UPS công nghiệp, lưới điện thông minh, xe đua công thức 1 (hệ thống KERS) và các giải pháp ổn định điện áp cho nhà máy, trạm biến áp.

Ưu điểm và nhược điểm của bánh đà

Bánh đà mang lại nhiều lợi ích cho động cơ, nhưng cũng tồn tại một số hạn chế cần cân nhắc khi thiết kế và sử dụng.

Ứng dụng thực tế của bánh đà

Sự xuất hiện của bánh đà trải dài từ những thiết bị di chuyển hàng ngày cho đến các dây chuyền sản xuất công nghiệp quy mô lớn. Dưới đây là ba lĩnh vực ứng dụng tiêu biểu của bộ phận này:

Bánh đà trong động cơ ô tô, xe máy

Trên các phương tiện giao thông, bánh đà được bắt chặt vào đuôi trục khuỷu động cơ để giữ cho xe không bị tắt máy đột ngột khi hạ ga. Thiết bị này cũng kết hợp với bộ ly hợp để truyền lực kéo xuống hệ thống bánh xe chủ động. Các dòng xe tải nặng thường sở hữu bánh đà rất dày để tối ưu hóa lực kéo khi chở hàng hóa quá tải.

Bánh đà trong máy móc công nghiệp

Trong các nhà máy sản xuất, các thiết bị cơ khí hạng nặng như máy dập, máy cắt tôn, máy nghiền đá luôn trang bị những chiếc bánh đà khổng lồ. Bộ phận này tích lũy năng lượng từ động cơ điện nhỏ trong suốt thời gian rảnh và giải phóng lực cực đại tại thời điểm dập cắt sản phẩm. Phương pháp này giúp doanh nghiệp tiết kiệm tối đa chi phí tiền điện nhờ việc không phải sử dụng động cơ điện công suất lớn.

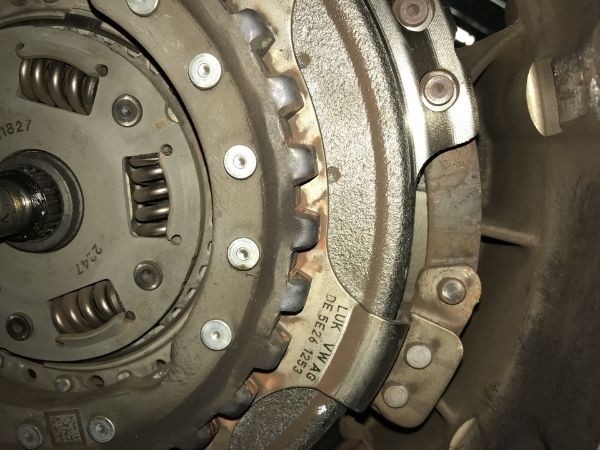

Ứng dụng thực tế của bánh đà

Bánh đà trong hệ thống lưu trữ năng lượng

Các trạm điện hiện đại đang dần thay thế hệ thống ắc quy hóa học bằng các cụm lưu trữ năng lượng bánh đà chân không. Công nghệ này có tuổi thọ sử dụng lên tới hàng chục năm và hoàn toàn thân thiện với môi trường tự nhiên. Thiết bị có khả năng sạc và xả điện hàng triệu lần mà không gặp hiện tượng chai pin hay suy giảm dung lượng tích trữ.

Những câu hỏi thường gặp về bánh đà

Bánh đà có tuổi thọ bao lâu?

Đối với dòng bánh đà truyền thống đúc liền khối, tuổi thọ của linh kiện thường kéo dài tương đương với tuổi đời của động cơ. Thiết bị này chỉ cần bảo dưỡng định kỳ và rất ít khi xảy ra hiện tượng hỏng hóc nghiêm trọng. Tuy nhiên, các dòng bánh đà kép thường có tuổi thọ ngắn hơn do sự hao mòn tự nhiên của hệ thống lò xo giảm chấn bên trong sau khoảng 150.000 km vận hành.

Bánh đà hỏng có gây nguy hiểm không?

Sự cố nứt vỡ bánh đà khi động cơ đang quay ở tốc độ cao là một tai nạn cực kỳ nguy hiểm cho người vận hành. Các mảnh vỡ kim loại có thể phá hủy hoàn toàn vỏ hộp số và văng xuyên qua cabin của người lái xe. Ngoài ra, bánh đà bị mất cân bằng sẽ gây ra hiện tượng rung lắc dữ dội làm gãy trục khuỷu và tàn phá các chi tiết bên trong lốc máy.

Dấu hiệu bánh đà bị hỏng là gì?

Một số dấu hiệu thường gặp gồm: tiếng kêu lạ (rít, gõ kim loại) khi khởi động hoặc vào số; rung giật mạnh ở chân côn hoặc vô lăng; mùi khét do ma sát; côn bắt không ăn hoặc trượt côn dù đã điều chỉnh; động cơ khó khởi động do răng bánh đà bị mòn, sứt.

Có thể vận hành động cơ khi thiếu bánh đà không?

Về mặt lý thuyết, động cơ vẫn có thể khởi động và chạy trong thời gian rất ngắn nếu thiếu bánh đà, nhưng thực tế không nên vận hành vì trục khuỷu sẽ quay không đều, gây rung động cực mạnh, tăng nguy cơ hư hỏng nghiêm trọng cho các chi tiết cơ khí khác và tiềm ẩn rủi ro mất an toàn.

Bánh đà bị hỏng nên sửa hay thay mới?

Nếu bề mặt ma sát chỉ bị xước nhẹ hoặc gợn sóng, có thể gia công tiện lại mặt bánh đà (miễn còn đủ độ dày cho phép). Tuy nhiên, nếu bánh đà bị cháy đen, nứt, cong vênh hoặc vành răng gãy nhiều răng, nên thay mới hoàn toàn để đảm bảo an toàn và hiệu suất vận hành lâu dài, đồng thời kiểm tra đồng bộ bộ ly hợp để tránh hư hỏng liên hoàn.

Bánh đà tuy là một chi tiết cơ khí có cấu tạo không quá phức tạp, nhưng lại giữ vai trò không thể thay thế trong việc ổn định vận hành, truyền mô-men xoắn và hỗ trợ khởi động động cơ. Hiểu rõ về linh kiện này sẽ giúp bạn chủ động hơn trong việc bảo dưỡng xe và máy móc, kéo dài tuổi thọ động cơ, tiết kiệm chi phí sửa chữa về lâu dài. Nếu bạn đang cần tư vấn thêm về linh kiện này và các linh kiện liên quan, liên hệ với THACOES để nhận tư vấn giải pháp thiết bị công nghiệp tối ưu và báo giá ưu đãi!
