Cấu tạo xe nâng và nguyên lý hoạt động xe nâng hàng

Cấu tạo xe nâng bao gồm nhóm hệ thống cốt lõi - nâng hạ, truyền động, điều khiển, an toàn và nguồn động lực - phối hợp chặt chẽ để đảm bảo vận hành hiệu quả và an toàn trong kho bãi. Hiểu đúng từng bộ phận giúp kỹ thuật viên chẩn đoán hỏng hóc nhanh hơn, tài xế vận hành đúng kỹ thuật và chủ kho lựa chọn dòng xe phù hợp với nhu cầu thực tế.

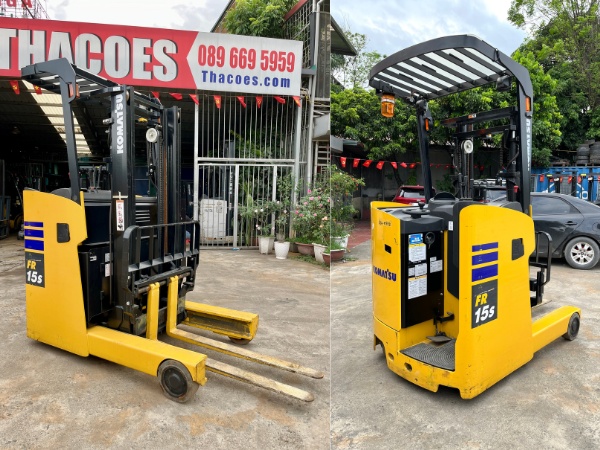

Tìm hiểu cấu tạo chi tiết của xe nâng hàng

Cấu tạo xe nâng gồm những bộ phận nào?

Xe nâng hàng tiêu chuẩn được cấu thành từ nhiều hệ thống cơ khí, thủy lực và điều khiển phối hợp với nhau, bao gồm khung xe, động cơ, hệ thống truyền động, thủy lực, cột nâng, càng nâng, hệ thống lái, cabin, bộ điều khiển, đối trọng, bánh xe và hệ thống phanh.

Khung xe nâng hàng

Khung xe là bộ phận chịu lực chính, liên kết toàn bộ hệ thống của xe nâng thành một khối thống nhất. Được chế tạo từ thép chịu tải cao, khung xe đảm bảo độ ổn định trong suốt quá trình nâng hạ và di chuyển hàng hóa.

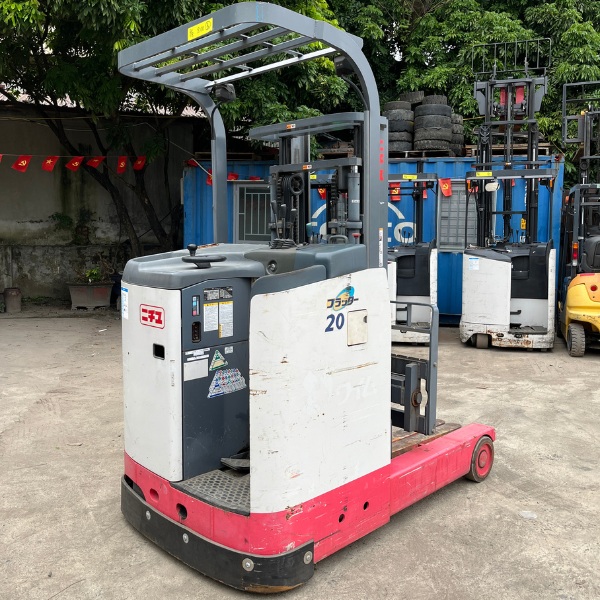

Khung xe là bộ phận chịu lực chính, liên kết toàn bộ hệ thống của xe nâng

Động cơ xe nâng

Trong cấu tạo xe nâng, động cơ là nguồn động lực của xe nâng, cung cấp năng lượng cho cả hệ thống di chuyển lẫn hệ thống nâng hạ.

• Trên xe nâng dầu, nguồn động lực đến từ động cơ diesel hoặc động cơ LPG (khí hóa lỏng), phổ biến trên các dòng xe nâng Toyota và xe nâng Komatsu.
• Trên xe nâng điện, motor điện AC hoặc DC thay thế hoàn toàn động cơ đốt trong, giúp vận hành không phát thải trong môi trường kín như kho lạnh hoặc nhà xưởng.

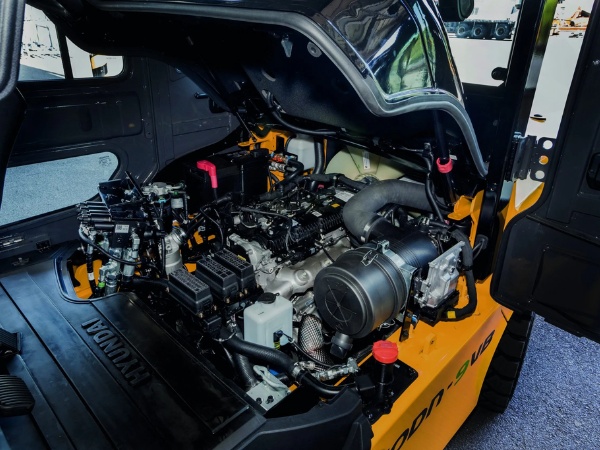

Động cơ cung cấp năng lượng cho cả hệ thống di chuyển lẫn hệ thống nâng hạ

Hệ thống truyền động xe nâng

Hệ thống truyền động có chức năng truyền công suất từ động cơ tới bánh xe thông qua hộp số, trục truyền động và cầu xe. Xe nâng dầu thường dùng hộp số tự động thủy lực hoặc hộp số cơ khí, trong khi xe nâng điện truyền động trực tiếp qua motor, đơn giản hóa cấu trúc cơ khí đáng kể.

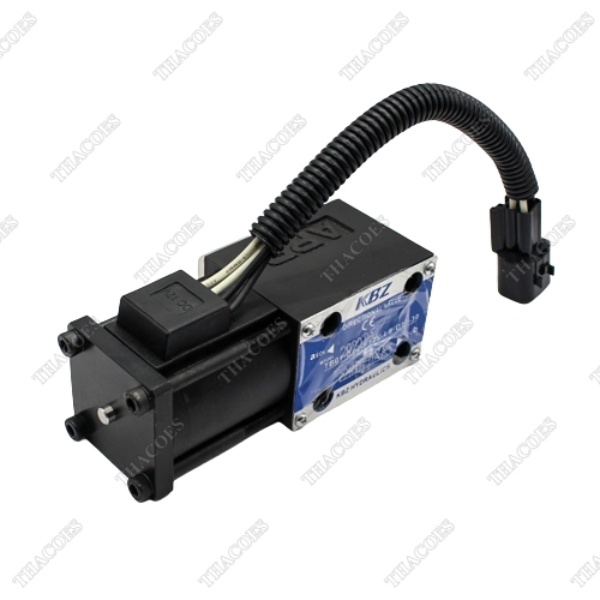

Máy đề là bộ phận chính của hệ thống khởi động

Hệ thống thủy lực

Hệ thống thủy lực xe nâng là cơ cấu trực tiếp tạo ra lực nâng hạ hàng hóa, hoạt động dựa trên nguyên lý Pascal về truyền áp suất chất lỏng. Bơm thủy lực đẩy dầu thủy lực qua van điều khiển vào xi lanh thủy lực, tạo ra lực đẩy pittông để nâng càng lên.

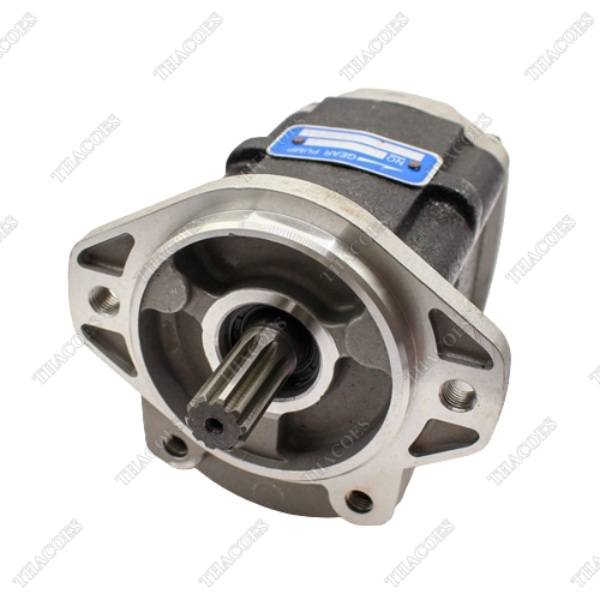

Bơm thủy lực đẩy dầu thủy lực qua van điều khiển vào xi lanh thủy lực

Cột nâng càng

Cột nâng kết cấu thép dạng ray dẫn hướng, cho phép giá nâng và càng nâng trượt lên xuống theo chiều thẳng đứng. Cột nâng 2 tầng phù hợp với kho có trần thấp, trong khi cột nâng 3 tầng cho phép chiều cao nâng xe nâng lên đến 5.500 mm mà không cần tăng chiều cao tổng thể của xe khi di chuyển.

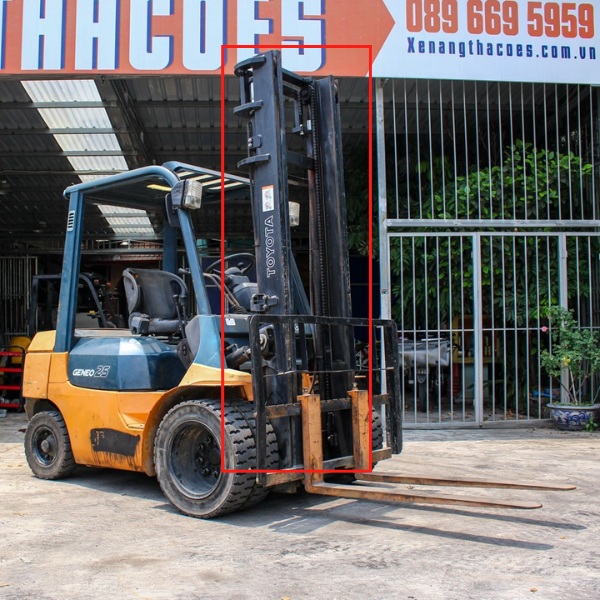

Cột nâng kết cấu thép dạng ray dẫn hướng

Càng nâng

Trong các bộ phận của xe nâng, càng nâng là bộ phận tiếp xúc trực tiếp với pallet hàng hóa, chịu toàn bộ tải trọng trong quá trình nâng. Tải trọng càng nâng tiêu chuẩn thường được ghi rõ trên nhãn tải trọng của xe, dao động từ 1.000 kg đến 2.500 kg tùy cấu hình.

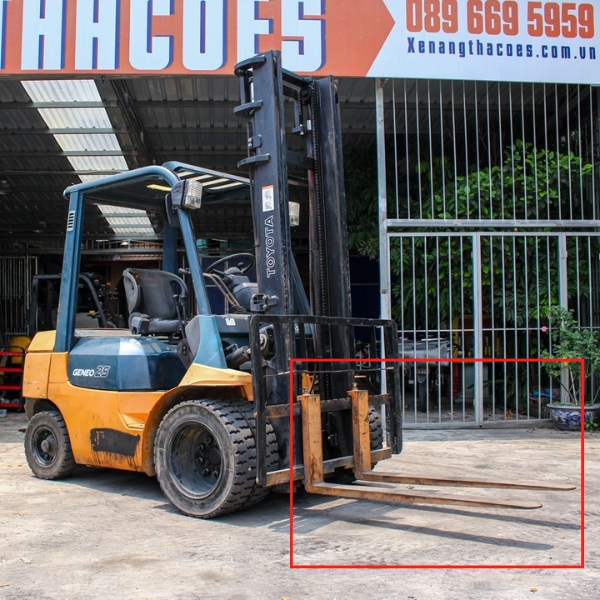

Càng nâng chịu toàn bộ tải trọng trong quá trình nâng

Hệ thống lái

Hệ thống lái xe nâng sử dụng cơ chế lái cầu sau, giúp xe quay đầu linh hoạt trong không gian hẹp với bán kính quay xe nâng rất nhỏ. Vô lăng xe nâng được kết nối với cầu lái phía sau thông qua hệ thống trợ lực thủy lực hoặc trợ lực điện (EPS), giảm đáng kể lực tay cần thiết khi điều hướng trong kho bãi chật hẹp.

Vô lăng xe nâng được kết nối với cầu lái phía sau thông qua hệ thống trợ lực

Cabin xe nâng

Cabin xe nâng (buồng lái xe nâng) là khu vực vận hành của người lái, bao gồm ghế lái xe nâng có đai an toàn, khung bảo vệ overhead guard phía trên đầu, bảng đồng hồ hiển thị tình trạng xe và các cần điều khiển thủy lực. Overhead guard là bộ phận an toàn vận hành xe nâng bắt buộc theo tiêu chuẩn, bảo vệ người lái khỏi vật rơi từ trên cao trong quá trình làm việc.

Buồng lái xe nâng được

Hệ thống điều khiển xe nâng

Hệ thống điều khiển xe nâng bao gồm cần điều khiển thủy lực (thường có 2 – 3 cần), bàn đạp ga, bàn đạp phanh, công tắc tiến lùi và bảng điều khiển xe nâng hiển thị trạng thái hoạt động. Trên xe nâng điện hiện đại như các dòng của Nichiyu hoặc Sumitomo, bộ điều khiển điện tử quản lý toàn bộ luồng điện từ ắc quy đến motor, tối ưu hiệu suất và bảo vệ hệ thống khỏi quá tải.

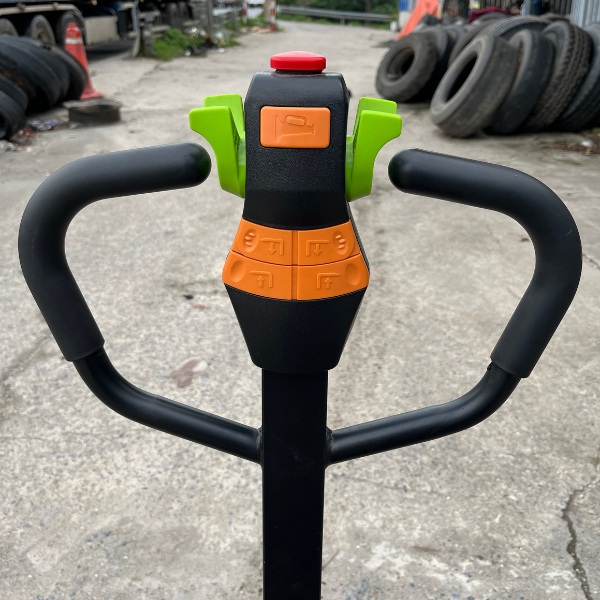

Hệ thống điều khiển xe nâng

Đối trọng xe nâng

Đối trọng xe nâng là khối thép hoặc gang đúc đặt ở phía sau xe, đóng vai trò cân bằng tải trọng khi xe nâng mang hàng phía trước. Nguyên lý hoạt động dựa trên cơ chế đòn bẩy: hàng hóa và đối trọng nằm hai phía của điểm tựa là cầu trước. Nếu thiếu đối trọng hoặc nâng quá tải, xe có nguy cơ lật về phía trước.

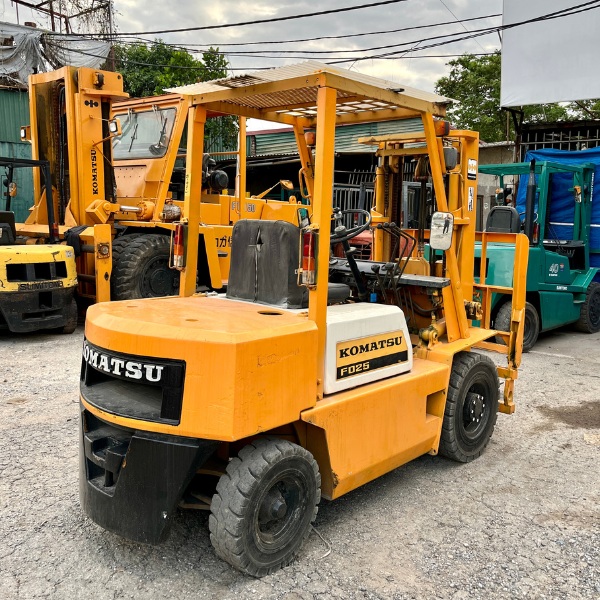

Đối trọng giúp xe nâng không bị mất cân bằng khi xe đang nâng hàng hóa

Bánh xe nâng

Bánh xe nâng có ba loại phổ biến: bánh đặc (solid tyre) dùng trong kho trong nhà với nền phẳng, bánh PU xe nâng (polyurethane) cho kho sạch hoặc sàn nhạy cảm, và bánh hơi xe nâng dùng ngoài trời hoặc địa hình gồ ghề.

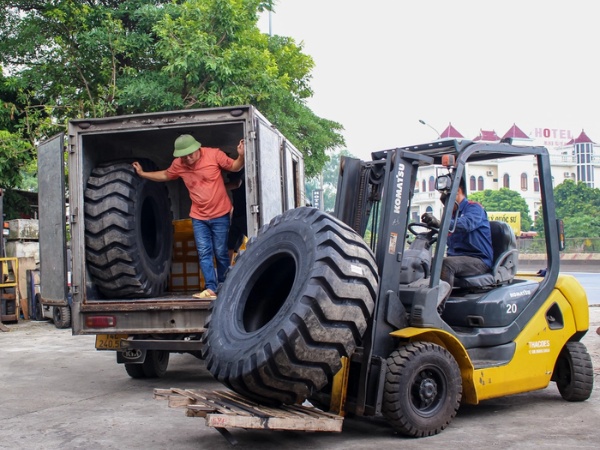

Bánh xe nâng là bộ phận chịu tải trọng của cả xe và hàng hóa

Hệ thống phanh

Hệ thống phanh xe nâng gồm phanh chân xe nâng (phanh thủy lực hoặc phanh đĩa tác động lên cầu trước) và phanh tay xe nâng (phanh đỗ cơ học). Trên xe nâng điện hiện đại, phanh thu hồi năng lượng khi giảm tốc để nạp lại ắc quy, vừa tăng hiệu suất năng lượng vừa giảm mài mòn cơ học.

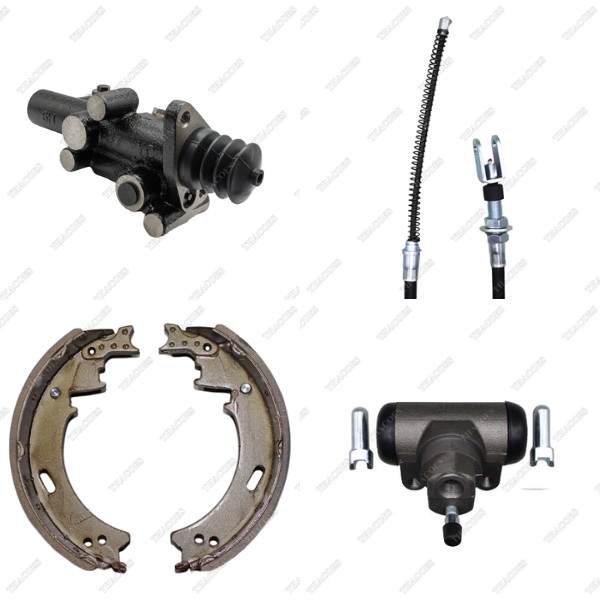

Cáp phanh tay, tổng phanh, guốc phanh, xi lanh bánh

Nguyên lý hoạt động của xe nâng hàng

Nguyên lý hoạt động của xe nâng hàng dựa trên sự phối hợp giữa hệ thống thủy lực, hệ thống truyền động và cơ chế cân bằng tải trọng.

Nguyên lý nâng hạ hàng hóa

Khi người vận hành kéo cần điều khiển thủy lực, bơm thủy lực được kích hoạt, đẩy dầu thủy lực vào xi lanh nâng với áp suất cao. Pittông trong xi lanh đẩy ra, kéo theo xích nâng và đưa giá nâng cùng càng nâng trượt lên dọc theo ray của cột nâng đến độ cao mong muốn.

Khi hạ hàng, van điều khiển thủy lực xả áp từ từ, cho phép dầu hồi về bình chứa và hàng hóa hạ xuống nhẹ nhàng, kiểm soát được tốc độ.

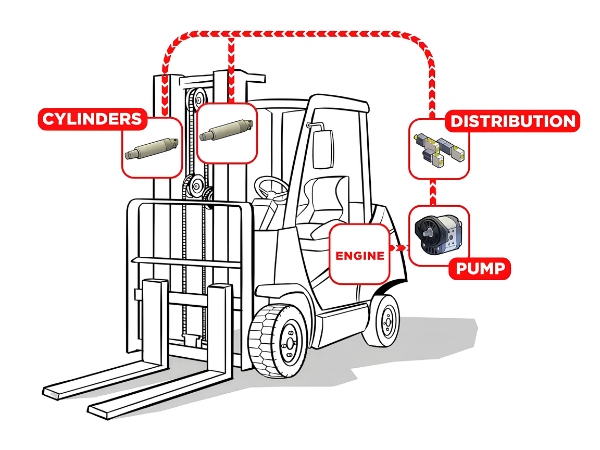

Nguyên lý nâng hạ hàng hóa của xe nâng

Nguyên lý di chuyển của xe nâng

Xe nâng di chuyển nhờ công suất từ động cơ đốt trong (xe nâng dầu) hoặc motor điện (xe nâng điện) được truyền qua hộp số đến cầu dẫn động phía trước. Người vận hành sử dụng bàn đạp ga để kiểm soát tốc độ và cần điều khiển tiến lùi để chọn hướng di chuyển, trong khi vô lăng xe nâng điều hướng thông qua cầu lái phía sau.

Nguyên lý giữ thăng bằng khi nâng hàng

Xe nâng duy trì thăng bằng theo nguyên lý đòn bẩy: hàng hóa phía trước và đối trọng xe nâng phía sau tạo ra hai mô-men lực ngược chiều quanh điểm tựa là cầu trước. Tải trọng định mức trên nhãn xe luôn được xác định với tâm tải xe nâng chuẩn - nếu hàng hóa đặt lệch ra ngoài điểm này, tải trọng thực tế giảm xuống đáng kể.

Các yếu tố như nâng quá tải, đặt hàng lệch tâm hoặc di chuyển khi càng nâng ở vị trí quá cao đều làm mất cân bằng tải trọng forklift và tăng nguy cơ lật xe - đây là nguyên nhân hàng đầu gây tai nạn lao động liên quan đến xe nâng tại kho bãi.

So sánh cấu tạo xe nâng điện và xe nâng dầu

Bảng dưới đây tóm tắt sự khác biệt cấu tạo chính giữa xe nâng điện và xe nâng dầu để hỗ trợ quyết định lựa chọn:

Xe nâng điện phù hợp hơn cho môi trường kho kín, kho lạnh và nhà xưởng sạch; xe nâng dầu chiếm ưu thế ở các ứng dụng ngoài trời, cảng biển và công trường cần tải trọng lớn liên tục.

Hiểu rõ cấu tạo xe nâng là nền tảng để vận hành thiết bị an toàn, khai thác đúng công suất và xây dựng kế hoạch bảo trì hiệu quả. Mỗi bộ phận trong xe nâng, từ hệ thống thủy lực, truyền động, cột nâng đến đối trọng và hệ thống điều khiển, đều giữ vai trò quan trọng trong quá trình nâng hạ và di chuyển hàng hóa. Nếu cần tư vấn lựa chọn, bảo dưỡng hoặc sửa chữa xe nâng, hãy liên hệ XE NÂNG THACOES để được hỗ trợ bởi đội ngũ kỹ thuật giàu kinh nghiệm!
