Bảng mã lỗi xe nâng điện TCM và cách khắc phục

Bảng mã lỗi xe nâng điện TCM đóng vai trò như một công cụ chẩn đoán kỹ thuật thông minh, giúp người vận hành nhận biết chính xác các trục trặc bên trong bo mạch và hệ thống truyền động. Khi bạn hiểu rõ ý nghĩa của các ký hiệu này, doanh nghiệp sẽ tiết kiệm được rất nhiều thời gian sửa chữa và hạn chế tối đa rủi ro hư hỏng nặng hơn. Bài viết dưới đây của THACOES sẽ cung cấp toàn bộ hệ thống mã lỗi đầy đủ cùng phương án xử lý chuẩn xác nhất từ các chuyên gia.

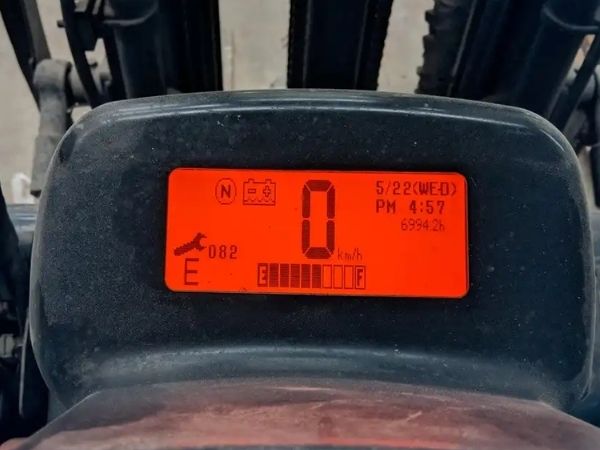

Tìm hiểu bảng mã lỗi xe nâng điện TCM với THACOES

Bảng mã lỗi xe nâng điện TCM thường gặp

Hệ thống điều khiển điện tử của thương hiệu TCM thường phân chia các sự cố theo từng nhóm mã riêng biệt để kỹ thuật viên dễ dàng định vị khu vực phát sinh lỗi. Dưới đây là bảng mã lỗi xe nâng điện TCM tổng hợp các nhóm mã lỗi cơ bản giúp bạn nhanh chóng xác định hệ thống đang gặp trục trặc:

Bảng mã lỗi xe nâng điện TCM đầy đủ

Dòng xe nâng điện TCM thế hệ mới thường tích hợp hệ thống mã Powertrain (mã P) để giám sát hoạt động của hộp số và động cơ. Bộ phận kỹ thuật THACOES đã dịch nghĩa chi tiết từng mã lỗi cụ thể dưới đây nhằm hỗ trợ bạn trong quá trình đo kiểm xe:

• P0218 - Quá nhiệt dầu hộp số: Dầu thủy lực bên trong hộp số truyền động đã vượt quá ngưỡng nhiệt độ an toàn cho phép. Hệ thống máy tính có thể sẽ kích hoạt chế độ cảnh báo tạm thời để giảm công suất vận hành của xe nâng.
• P0613 - Lỗi bộ xử lý TCM: Mô-đun điều khiển hộp số (TCM) đang gặp phải một sự cố xung đột phần mềm hoặc hư hỏng linh kiện vi mạch nội bộ. Đây là một lỗi lập trình hệ thống nghiêm trọng, do đó bạn cần phải nạp lại phần mềm chuyên dụng tại các đại lý ủy quyền.
• P0614 - ECM và TCM không tương thích: Hộp điều khiển động cơ (ECM) và hộp điều khiển hộp số (TCM) không thể thiết lập giao tiếp đồng bộ với nhau. Hiện tượng này thường phát sinh khi kỹ thuật viên thay thế các hộp điều khiển mới hoặc cũ mà không tiến hành cài đặt đúng cấu hình mã hóa của xe.
• P0700 - Báo lỗi hệ thống điều khiển hộp số: Ký hiệu này là bảng mã lỗi xe nâng điện TCM tổng hợp, thông báo cho người dùng biết hệ thống TCM đang có trục trặc. Bộ điều khiển xe nâng thường sẽ gửi kèm các mã lỗi chi tiết khác đi sau mã P0700 này.
• P0706 - Cảm biến vị trí cần số / phạm vi hộp số: Cảm biến vị trí cần số đã gửi các tín hiệu không đồng nhất về cho bộ xử lý trung tâm. Nguyên nhân có thể do cơ cấu cần số bị ăn mòn vật lý, giắc cắm cảm biến bị lỏng, hoặc dầu hộp số bám quá nhiều cặn bẩn.
• P0715 - Lỗi cảm biến tốc độ đầu vào/tuabin: Bộ điều khiển TCM không tiếp nhận được tín hiệu điện ổn định từ cụm cảm biến tốc độ đầu vào của tuabin. Sự cố này thường do thân cảm biến bị hỏng, van thủy lực lỗi, hoặc các cuộn solenoid gặp trục trặc.
• P0720 - Lỗi cảm biến tốc độ đầu ra: Bộ điều khiển PCM đã phát hiện ra sự chênh lệch bất thường giữa tín hiệu cảm biến đầu ra và cảm biến đầu vào. Nguyên nhân phổ biến xuất phát từ việc hệ thống hộp số bị trượt ly hợp, dầu truyền động quá bẩn, hoặc cảm biến đã hỏng.
• P0729 - P0736 - Lỗi tỷ số truyền: Màn hình điều khiển hiển thị cảnh báo liên quan đến việc sai lệch tỷ số truyền tại từng cấp số cụ thể từ số 1 đến số 6. Hiện tượng này thường xảy ra khi lượng dầu hộp số xuống quá thấp, bộ ly hợp biến mô bị mòn, hoặc van điện từ bị kẹt.
• P0750 - P0770 - Lỗi solenoid điều khiển dầu hộp số: Cuộn dây điện từ của van solenoid đã bị cháy hoặc lõi van bên trong bị kẹt cơ học. Sự cố này làm gián đoạn dòng chảy của dầu thủy lực, dẫn đến việc xe nâng gặp rất nhiều khó khăn khi thực hiện chuyển số.

Bảng mã lỗi xe nâng điện TCM FB-6

Dòng xe nâng điện TCM mã hiệu FB-6 là thế hệ xe nâng sử dụng hệ thống bảng mã lỗi xe nâng điện TCM bằng số có cấu trúc ba chữ số đặc trưng. Các kỹ thuật viên có thể đối chiếu các ký hiệu số xuất hiện trên taplo xe FB-6 với danh sách chi tiết sau đây:

Bảng mã đèn báo lỗi xe nâng TCM đời 7

Thế hệ xe nâng TCM đời 7 được nhà sản xuất nâng cấp hệ thống điều khiển công suất với các bóng bán dẫn FET hiện đại. Do đó, danh mục mã lỗi của dòng xe này phân tách rất sâu vào trạng thái đóng ngắt của các công tắc tơ và rơ-le dòng cao.

Nhóm 300 - Hệ thống di chuyển (Travel System)

Nhóm 400 - Hệ thống nâng hạ (Lift System)

Nhóm 500 - Hệ thống điều khiển tổng và lái trợ lực

Nguyên nhân gây ra mã lỗi xe nâng điện TCM

Bảng mã lỗi xe nâng điện TCM hiển thị trên màn hình bắt nguồn từ những sự cố vật lý hoặc sự cố điện cụ thể bên trong xe nâng. Việc tìm hiểu rõ ngọn ngành các nguyên nhân này sẽ giúp doanh nghiệp chủ động hơn trong khâu phòng ngừa hỏng hóc.

Pin hoặc ắc quy yếu, hỏng

Bình ắc quy xe nâng điện đóng vai trò cung cấp toàn bộ năng lượng cho chu trình vận hành của thiết bị. Khi điện áp pin sụt giảm đột ngột hoặc không đủ công suất cung cấp, nhiều mô-đun điều khiển sẽ nhận tín hiệu sai và kích hoạt mã lỗi. Các biểu hiện đặc trưng: xe khởi động không lên, màn hình nháy loạn, hoặc xe đột ngột tắt giữa chừng khi đang nâng tải nặng.

Cảm biến hoạt động sai lệch

Xe nâng điện TCM sử dụng hàng chục cảm biến (encoder tốc độ, cảm biến nhiệt độ, cảm biến dòng điện, chiết áp cần nâng...) để bộ điều khiển giám sát và điều chỉnh từng thao tác. Một cảm biến bị ẩm, bị rung lắc cơ học, hoặc đơn giản là già hóa theo thời gian đủ để tạo ra tín hiệu nhiễu, và TCM sẽ mã hóa ngay thành một mã lỗi cụ thể.

Lỗi hệ thống điều khiển hoặc phần mềm

Bộ điều khiển TCM, ECM, và các mô-đun FET là các thiết bị điện tử nhạy cảm. Chúng có thể gặp lỗi phần mềm (firmware bug), lỗi EPROM do mất điện đột ngột, hoặc lỗi giao tiếp CAN bus giữa các mô-đun. Trong trường hợp này, bảng mã lỗi xe nâng điện TCM như P0613, P0614, hay mã 501 sẽ xuất hiện và giải pháp thường là cập nhật/nạp lại firmware hoặc thay thế linh kiện.

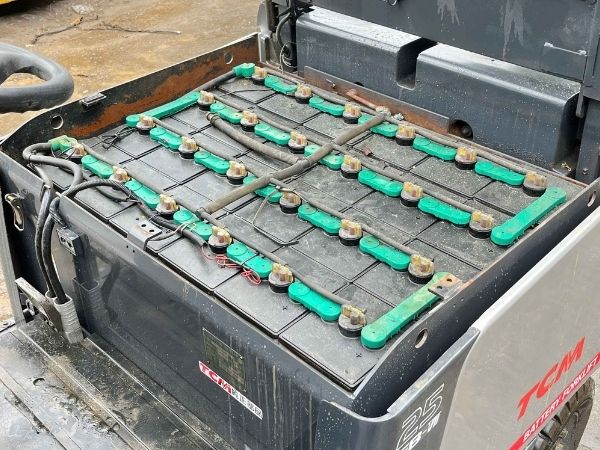

Nguyên nhân gây ra mã lỗi xe nâng điện TCM

Xe nâng không được bảo dưỡng định kỳ

Đây là nguyên nhân gốc rễ của rất nhiều mã lỗi trên thực tế vì dẫn đến tình trạng dầu thủy lực bẩn làm tắc solenoid, dầu hộp số cũ làm trợt ly hợp, cầu chì không được kiểm tra định kỳ... Khi xe nâng TCM thiếu bảo dưỡng định kỳ, các sự cố nhỏ tích lũy dần và cuối cùng bùng phát thành mã lỗi nghiêm trọng, thậm chí gây hỏng hóc toàn bộ.

Vận hành sai kỹ thuật

Người vận hành tăng tốc đột ngột, nâng tải vượt tải trọng định mức, phanh gấp liên tục hoặc không tắt xe đúng quy trình đều có thể tạo ra sốc điện và sốc cơ học lên hệ thống điều khiển. TCM sẽ ghi nhận các sự kiện này và trong nhiều trường hợp, kích hoạt mã bảo vệ khẩn cấp để ngăn hư hỏng nặng hơn.

Cách xử lý khi xe nâng điện báo lỗi

Khi màn hình hiển thị bảng mã lỗi xe nâng điện TCM, hãy thực hiện theo trình tự sau:

Bước 1 - Dừng xe và ghi nhận mã lỗi: Đưa xe về vị trí an toàn, hạ tải xuống mặt đất, ghi lại chính xác mã lỗi đang hiển thị. Nếu có nhiều mã cùng lúc, ghi lại tất cả cùng thứ tự xuất hiện để chẩn đoán.

Bước 2 - Tắt nguồn và khởi động lại: Một số mã lỗi tạm thời (do nhiễu điện, sốc điện nhất thời) có thể tự xóa sau khi khởi động lại. Tuy nhiên, nếu mã lỗi xuất hiện trở lại, đây là dấu hiệu của sự cố thực sự cần xử lý.

Bước 3 - Đối chiếu bảng mã và phân loại mức độ nghiêm trọng: Tra cứu mã lỗi trong tài liệu kỹ thuật chính hãng hoặc bảng tổng hợp trong bài viết này. Phân loại: lỗi cảm biến đơn lẻ (có thể tiếp tục vận hành thận trọng) hay lỗi hệ thống điều khiển/nguồn điện (cần dừng ngay, không vận hành).

Bước 4 - Kiểm tra các hạng mục cơ bản:

• Kiểm tra điện áp và tình trạng ắc quy
• Kiểm tra mức dầu thủy lực và dầu hộp số
• Quan sát các đầu nối dây, giắc cắm có bị lỏng, ăn mòn hay không
• Kiểm tra cầu chì (fuse) theo mã lỗi gợi ý (ví dụ mã 307, 407)

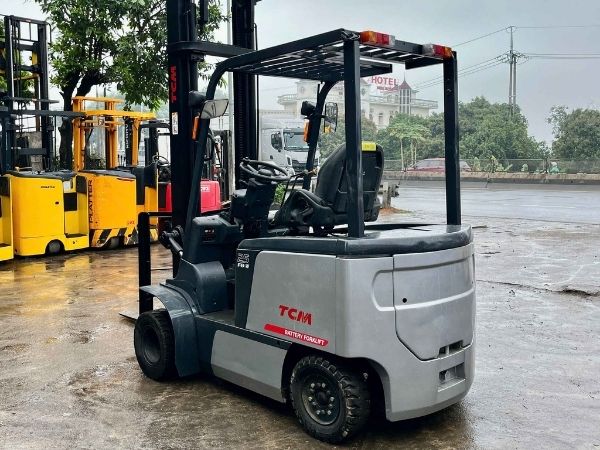

Cách xử lý khi xe nâng điện báo lỗi

Bước 5 - Liên hệ kỹ thuật viên chuyên nghiệp: Với các mã lỗi thuộc nhóm mô-đun FET, EPROM, ECM/TCM không tương thích (P0613, P0614, mã 303, 403...), việc tự sửa chữa không có thiết bị chuyên dụng có thể gây hỏng thêm linh kiện. Hãy liên hệ đội ngũ kỹ thuật giàu kinh nghiệm với xe nâng TCM để được chẩn đoán bằng máy đọc lỗi chuyên dụng.

Lưu ý khi sử dụng xe nâng điện TCM để hạn chế lỗi

Việc áp dụng các biện pháp phòng ngừa từ sớm sẽ giúp doanh nghiệp giảm thiểu tới 80% các lỗi kỹ thuật không đáng có trên xe nâng TCM. Các tài xế và quản lý kho bãi nên nghiêm túc tuân thủ các nguyên tắc vận hành an toàn dưới đây:

• Tuân thủ quy trình sạc bình: Doanh nghiệp chỉ tiến hành sạc ắc quy khi dung lượng bình còn khoảng 20% đến 30% và phải sạc đầy hoàn toàn trong một chu kỳ. Bạn tuyệt đối không được sử dụng xe khi bình điện đang trong trạng thái sạc dở dang hoặc sạc nhồi liên tục.
• Vận hành xe đúng tải trọng: Tài xế cần kiểm tra kỹ khối lượng của kiện hàng trước khi đưa càng nâng vào để đảm bảo không vượt quá tải trọng quy định. Bạn phải thực hiện các thao tác điều khiển chân ga, cần số, và cần nâng hạ một cách mượt mà, từ tốn.
• Vệ sinh xe nâng định kỳ: Bộ phận kỹ thuật nên dùng bình khí nén khô để thổi sạch các lớp bụi bẩn bám trên bo mạch điện tử và các cánh tản nhiệt của mô-tơ. Doanh nghiệp tuyệt đối không được dùng vòi nước áp lực cao để xịt rửa trực tiếp vào khu vực táp lô và khoang chứa hộp đen điều khiển.
• Thực hiện bảo trì định kỳ: Bản quản lý kho cần lập nhật ký theo dõi để tiến hành thay thế dầu thủy lực, dầu hộp số, và kiểm tra hệ thống phanh theo đúng số giờ chạy. Việc đo kiểm định kỳ dòng điện áp của các cell pin cũng giúp bạn sớm loại bỏ các nguy cơ gây chập mạch tổng.

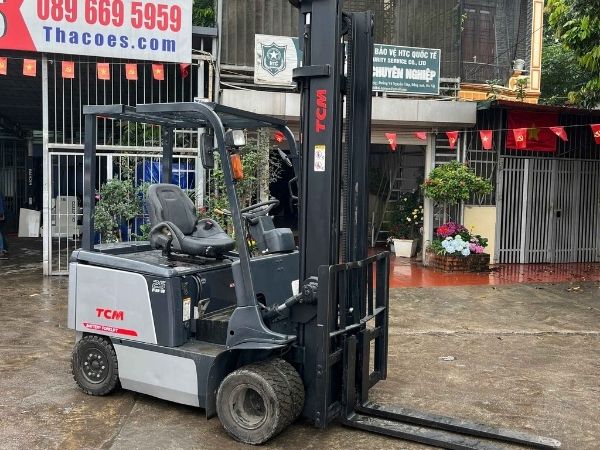

Lưu ý khi sử dụng xe nâng điện TCM để hạn chế lỗi

Bảng mã lỗi xe nâng điện TCM là hệ thống chỉ dẫn kỹ thuật quan trọng giúp người dùng nhận diện nhanh chóng các hư hỏng ở bo mạch, cảm biến và hệ thống truyền động. Doanh nghiệp hiểu rõ các ký hiệu này kết hợp cùng quy trình bảo trì định kỳ sẽ ngăn ngừa rủi ro chập cháy và kéo dài tuổi thọ bền bỉ cho thiết bị. Nếu bạn đang tìm kiếm một địa chỉ cung cấp xe nâng chất lượng cao cùng hỗ trợ tư vấn kỹ thuật tận tâm, hãy liên hệ với THACOES để sở hữu giải pháp thiết bị tối ưu cho kho bãi của mình.
